Использование технологий широкополосных вещательных сетей в сетях учрежденческих.


НЕСКОЛЬКО СЛОВ О DSL
НАИБОЛЕЕ ИЗВЕСТНЫЕ ПРЕДСТАВИТЕЛИ СЕМЕЙСТВА xDSL
xDSL КАК ОПТИМАЛЬНОЕ РЕШЕНИЕ
КАКИЕ ПРОБЛЕМЫ ПОМОЖЕТ РЕШИТЬ xDSL
КОНКРЕТНОЕ ОБОРУДОВАНИЕ
ЗАКЛЮЧЕНИЕ

ПРЕИМУЩЕСТВА ПРИМЕНЕНИЯ DSL
Некоторые полезные сведения о DSL-технологии


В настоящее время на рынке телекоммуникаций идет ожесточенная конкурентная борьба за клиента. Победителем в этой борьбе становится тот, кто сумеет предложить больше сервисных услуг. В результате зачастую возникают, на первый взгляд, странные и неожиданные союзы, о которых раньше никто бы и не подумал. Мы имеем в виду разного рода взаимопереплетения индустрии кабельного ТВ, телефонии и телерадиовещания. В связи с этим перед широкой публикой замаячила перспектива возможного альянса этих структур в одного большого монстра. Несмотря на то что эта тенденция существенно усилилась после отмены в 1993 году в США запрета на совместное использование телефонных и телевизионных кабелей, до подобного объединения еще очень далеко. В первую очередь потому, что никакая нормальная компания не захочет расставаться со своими клиентами. Как следствие, появились и продолжают появляться новейшие технологии, способные предоставить конечному пользователю больший спектр услуг, чем раньше. Причем вперед вырываются стратегии, стремящиеся обеспечить нужды рынка маленьких/домашних офисов, удаленных пользователей и других потребителей со специфическими потребностями в сетях широкополосного вещания, готовых платить за предоставляемый сервис больше, чем отдельные пользователи телевизионных программ. Хотя это напрямую и не касается России, но определенно наложит свой отпечаток на развитие ее телекоммуникационных сетей. А некоторые технологии (о которых речь пойдет ниже) можно с успехом использовать уже сейчас.

Сегодня схема, которая отражает способы получения различной информации конечным пользователем, очень сложна (Рисунок 1). Под конечным пользователем подразумевается абонент телефонной сети, подписчик кабельного ТВ, а также пользователь некой компьютерной сети или клиент, выбравший комбинацию этих услуг. Ни для кого не секрет, что сегодня для подключения конечных пользователей к упомянутым сетям задействовано чересчур большое число вариантов.

Picture 1(1x1)

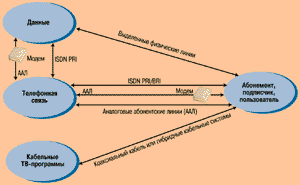

Рисунок 1.
Чтобы получить информацию, конечному пользователю приходиться иметь дело с сетями различных типов.

Каждая из показанных на Рисунке 1 сетей всегда стремилась по возможности создать свою инфраструктуру. Исключением, пожалуй, являлись сети передачи данных. Крупные пользователи для подключения к ним чаще всего применяли арендованные линии или каналы, а мелкие - коммутируемые линии телефонных компаний. Но сегодня крупные владельцы компьютерных сетей хотят сами предоставлять услуги телефонной связи. Такие прецеденты уже есть. Так, компания IBM, являющаяся владельцем одной из крупнейших в мире сети передачи данных, уже предоставляет телефонные услуги отдельным потребителям.

Picture(1x1)

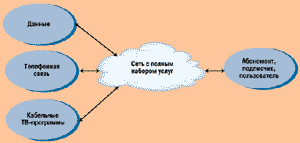

Рисунок 2.
Сеть с полным набором услуг позволяет упростить и унифицировать доступ к информации.

Очевидно, что стоимость инфраструктуры сетей была бы существенно ниже, если бы использовалась единая сеть (Рисунок 2 ) с полным набором услуг (Full Service Network). Но это отнюдь не является движущей силой прогресса в этой области. Основное желание - расширить набор предоставляемых услуг, овладеть информационным каналом между все более прирастающим к телевизору-дисплею пользователем и внешним миром. Стремление к этому идеалу находит отражение в телефонных сетях и сетях кабельного телевидения, которые уже сегодня насчитывают наибольшее число подписчиков.

По мнению экспертов, чисто телефонные компании, специализирующиеся исключительно на предоставлении услуг телефонной связи, скоро отомрут. Поэтому такие фирмы активизировались на рынке кабельного ТВ, с целью его завоевания. Операторы кабельного ТВ, в свою очередь, стремятся предоставить услуги телефонной связи. Бурное развитие Internet/WWW заставило их обратить внимание и на эту информационную услугу.

Снятие запретов и стремительное развитие технологий привело к переориентации телекоммуникационного рынка. Спектр компаний, стремящихся попасть на этот рынок, достаточно широк. Даже такие далекие от сферы телекоммуникаций компании, как энергетические, газовые и автодорожные, стремятся стать поставщиками каналов передачи данных путем прокладки медных и оптоволоконных кабелей на опорах линий электропередач, вдоль газопроводов или автомагистралей. Например, у российских энергетиков существует ведомственная программа по созданию таких сетей для удовлетворения собственных потребностей в высококачественных каналах связи и сдаче излишков в аренду. Аналогичные программы активно претворяются в жизнь российскими компаниями, занимающимися эксплуатацией газо- и нефтепроводов ("Газпром" и "Транснефть"). И та и другая строит ведомственную телефонную сеть на основе цифровых АТС фирмы Harris. Об этом мало кому известно, но "Газпром" уже сегодня создал и успешно эксплуатирует одну из крупнейших ведомственных цифровых телефонных сетей мира (более 200 АТС Harris 20-20, свыше 120000 абонентов, около 6000 км магистральных линий).

Таким образом, мы можем выделить два основных направления развития широкополосных вещательных сетей:

  • создание разветвленной инфраструктуры на основе гибридных кабельных систем ("волокно до распределительной коробки - коаксиальный кабель до конечного пользователя") или использование инфраструктуры кабельного телевизионного вещания за счет установки кабельных ТВ-модемов;
  • использование существующей инфраструктуры телефонных кабелей за счет применения новых технологий, например ISDN или цифровой абонентской линии (DSL), и устройств на их основе.

В России, где кабельные ТВ-сети практически отсутствуют, рассчитывать на первый путь развития можно только в элитных дачных поселках.

Единственные сети с развитой инфраструктурой, которые существуют сегодня в городах, это телефонные сети. Состояние этой инфраструктуры далеко от идеального, но на сегодня только она способна хоть как-то удовлетворить массовый спрос в информационных услугах.

О широком применении на абонентских российских линиях такой технологии, как ISDN (имеется в виду его узкополосный вариант), по нашему мнению, сегодня говорить несерьезно. Помимо того, что эта технология имеет бессчетное количество недостатков (дороговизна оборудования сетей и оконечного оборудования абонентов, его сложность, засилье несовместимых друг с другом стандартов), стремительное развитие АТМ и интеграция компьютера, факса и телефона делают ее развертывание нецелесообразным. Об этом все чаще и чаще говорят западные специалисты. Для России, где подобную сеть со всей ее инфраструктурой нужно создавать заново, это вообще становится экономической бессмыслицей. Гораздо полезней направить средства на создание цифровых телефонных сетей с обычными аналоговыми абонентскими линиями, которые обеспечат высокое качество связи и надежную работу модемов для широкого круга пользователей, а также сетей передачи данных, удовлетворяющих потребностям корпоративного рынка.

Все сказанное относится к будущему. Но уже сегодня операторы телефонных корпоративных и ведомственных сетей могут широко внедрять для предоставления абонентам информационных услуг целую группу технологий под общим названием DSL (Digital Subscriber Line - цифровая абонентская линия). Это решение, появившееся на рынке телекоммуникаций в тот момент, когда ISDN еще не успела получить достаточно широкого распространения, увеличивает скорость передачи информации по обычным медным витым парам до уровня, о котором приходилось лишь мечтать. Сегодня уже можно говорить о скорости передачи 51 Мбит/с на небольшое расстояние (до 300 м), обычными становятся скорости передачи в 2-6 Мбит/с на более далекие расстояния (до 15 км и более).

К тому же эта технология как нельзя лучше подходит к российским условиям - наше отставание в применении оборудования уплотнения абонентских линий может оказаться нам на руку. Сегодня на наших телефонных сетях для подключения абонентов используется медный кабель, идущий от самого узла. Поэтому получить скоростной канал связи можно простой установкой DSL-модемов на обоих концах линии, предварительно заменив витой парой симметричный кабель ("лапшу"), повсеместно применяемый для разводки абонентских шлейфов по зданиям. Однако во всем мире витая пара применяется только на самом последнем участке, от мультиплексора до абонента, а на участке от узла до мультиплексора используются каналы тональной частоты. Причем иногда уплотненная линия подходит непосредственно к коттеджу или подъезду. В этом случае применение обеих технологий требует либо замены оборудования (для ISDN), либо выделения/укладки дополнительных витых пар (для DSL).

Таким образом, уже сегодня обычные ГТС при заинтересованности руководства в дополнительном заработке и возможности осуществить минимальные капитальные вложения могут организовать (на основе DSL-технологии) новый вид услуг - доставку мегабитных потоков информации всем желающим.

Какое направление выберут для себя российские компании-поставщики телекоммуникационных услуг? Ответить на этот вопрос очень трудно. К сожалению, отрасль пока еще очень сильно монополизирована и предпочитает зарабатывать деньги путем повышения тарифов, а не путем расширения услуг. Наборы услуг, предоставляемых абоненту, как правило, одинаковы как у декадно-шаговых, так и у электронных АТС.

НЕСКОЛЬКО СЛОВ О DSL

В конце 80-х, а точнее, в 1987 году, исследовательская лаборатория компании Bell Operating Company разработала новую технологию под названием High-bit-rate Digital Subscriber Line (HDSL). Разработчики стремились создать технологию, которая давала бы возможность использовать уже проложенные кабели с максимальной эффективностью без значительных трудозатрат. Так появилась HDSL-технология.

По словам самих создателей, HDSL - это как раз тот спасательный круг, который не даст утонуть уже существующим коммуникациям и тем самым сэкономит огромные средства. Приемлемая цена и дополнительный сервис позволяют новой технологии конкурировать с существующими. При этом она одинаково хороша как при использовании в ведомственных сетях, так и в сетях общего пользования. Адаптивные возможности устройств на основе этой технологии настолько велики, что достигается качество передачи сигнала, близкое к аналогичным параметрам для волоконно-оптических линий (ВОЛС), а установка вместо нескольких недель занимает лишь несколько часов.

DSL-модем посылает обычные сигналы. Ни для кого не секрет, что сигналы, передаваемые по телефонным линиям, подвергаются воздействию шумов, и качество передачи напрямую зависит от того, насколько сигнал чувствителен к помехам на линии. Известно, что это влияние можно существенно снизить путем подбора параметров сигнала или согласования линий. Главная трудность в том, что не существует двух одинаковых линий. Работа по согласованию параметров устройств с параметрами линии в целях увеличения пропускной способности сложна и трудоемка. Вот почему появились адаптивные технологии, которые могут делать это автоматически. Для этого используются специальные процессоры цифровой обработки сигнала с высоким быстродействием, которые непрерывно следят за состоянием сигнала в линии.

Суть в том, что DSL-устройства обладают значительной способностью поддерживать и сохранять целостность сигнала внутри медного провода. Данная технология основана на передаче данных и голоса по высокоскоростному цифровому абонентскому каналу на выделенных медных парах с использованием 2B1Q-, CAP- или DMT-кодирования, имеющих узкую ширину полосы частот с небольшим числом кодовых состояний. Данные методы кодирования позволяют сузить ширину полосы частот так, что передаваемый по линиям связи сигнал оказывается более плотно упакованным. За счет этого стало возможным увеличить пропускную способность и качество связи.

Способ кодирования 2B1Q заимствован у ISDN и является стандартным для этой технологии. Другие же два способа кодирования появились недавно и являются результатом той исследовательской работы, которую ведут компании-производители не только для улучшения качества и увеличения дальности связи, а также для предоставления нового сервиса по обычной телефонной линии. Способ кодирования CAP был разработан фирмой Schmid Telecommunication совместно с лабораториями Lucent Technologies (AT&T) и соответствует стандарту DTR/TM 3017 Европейского института по стандартизации электросвязи (ETSI) и рекомендации МККТТ G.821. Способ кодирования DTM является детищем фирмы Northern Telecom.

Не исключено, что в ближайшее время появится новый способ кодирования для существующих или какой-нибудь новой высокоскоростной технологии. Окончательные стандарты на методы кодирования, очевидно, будут приняты вместе со стандартами на технологию.

Отказ от кода HDB3, используемого в традиционном оборудовании ИКМ-30 (Е1), объясняется тем, что он имеет достаточно широкую полосу частот передаваемого сигнала. А ее сужение позволяет исключить высокие частоты, на которых и происходит значительное ослабление сигнала при его распространении внутри кабеля. Так за счет чего достигается качество и дальность передачи? Это объясняется тем, что процессоры цифровой обработки сигнала используют математическую модель медного провода, что позволяет DSL-модему за счет непрерывной подстройки компенсировать дефекты структуры витой пары и точно воспроизвести сигнал.

НАИБОЛЕЕ ИЗВЕСТНЫЕ ПРЕДСТАВИТЕЛИ СЕМЕЙСТВА xDSL

На сегодняшний день семейство xDSL состоит приблизительно из десятка технологий. На наш взгляд, наиболее известными из них являются следующие.

1. HDSL (High-bit-rate Digital Subscriber Line), или высокоскоростная цифровая абонентская линия. Использует симметричную технологию и работает со скоростями от 1,5 до 2 Мбит/с в обоих направлениях. Создана для замещения традиционного оборудования магистралей Е1/Т1.

2. ADSL (Asymmetric Digital Subscriber Line), или ассиметричная цифровая абонентская линия. Прямой поток более интенсивный, т. е. от узла к пользователю (нисходящий поток, downstream) интенсивнее, чем обратный (восходящий поток, upstream). Идеальна для высокоскоростного доступа к Internet/Intranet и для видеоконференц-связи. Для нисходящих потоков скорость передачи составляет от 1,5 до 6 Мбит/с, а для восходящих - от 64 до 640 Кбит/с.

3. RADSL (Rate-Adaptive Digital Subscriber Line), или адаптивная по скорости цифровая абонентская линия. Это одна из самых новых DSL-технологий. Предлагается скорость передачи нисходящих потоков от 600 Кбит/с до 7 Мбит/с, а восходящих - от 128 Кбит/с до 1 Мбит/с. Большим преимуществом этой технологии является ее способность автоматически подбирать наиболее подходящую скорость передачи в соответствии с условиями на линии (подобно тому, как работает модем).

4. SDSL - Single line (Symmetric Digital Subscriber Line), или симметричная цифровая абонентская линия. Использует симметричную технологию и работает со скоростью передачи 384 Кбит/с в обоих направлениях. Чаще всего используется в сетях передачи данных, хотя может быть применена и для резервирования части потока Е1. Идеальна для видеоконференц-связи.

5. VDSL (Very high-bit-rate Digital Subscriber Line), или сверхвысокоскоростная цифровая абонентская линия. Позволяет передавать нисходящие потоки со скоростями до 51 Мбит/с и восходящие - со скоростями от 1,6 до 2,3 Мбит/с на расстояние от 100 до 300 метров. Данная технология ориентирована на поддержку АТМ-технологии. Однако не исключена вероятность того, что VDSL-устройства будут восприимчивы к радиочастотному излучению, исходящему от других приборов (подобно кабельным модемам).

Первой xDSL-технологией была HDSL, которая позволила доставлять поток Е1 по обычным витым парам, поэтому большинство новых DSL-технологий рассчитаны на использование в телефонии, хотя сейчас они находят все большее применение и в компьютерных сетях и даже используются для доставки видео по существующим медным кабелям, что значительно снижает стоимость такого рода услуг.

Так, например, технология HDSL позволяет многим телефонным компаниям и организациям делать то, что раньше они могли достичь лишь при передаче сигнала по ВОЛС или с помощью ретрансляторов Е1, и не потребует от них установки дорогостоящего оборудования межсетевого взаимодействия. Эта технология также поддерживает логическое разделение сети. Оборудование легко подключить, и им легко управлять. Технология ADSL поможет вам осуществить высокоскоростной доступ к Internet. Уже сегодня появились ADSL-модемы, работающие на скоростях 9 Мбит/с (за счет использования DMT-кодирования), что обеспечивает возможность их применения для доставки видео- и телевизионных программ.

xDSL КАК ОПТИМАЛЬНОЕ РЕШЕНИЕ

Обобщая вышесказанное, можно утверждать, что xDSL - это лучшее решение для тех случаев, когда требуется объединить различные разнесенные объекты, и время, необходимое для подключения, играет решающую роль. По всем этим показателям данная технология не имеет себе равных.

Прокладка волоконно-оптического или медного кабеля может занять много времени. По данным Bell Operating Company, для введения в строй или модернизации уже существующих телефонных линий при помощи широко распространенных кабельных решений (ВОЛС или медный провод) на территории США потребуется около двадцати лет. Воспользовавшись же оборудованием на основе технологии DSL, телефонные компании могут сделать это за короткий срок.

В настоящее время повсеместно используются линии ИКМ-30 (Е1) с большим числом повторителей/регенераторов. К сожалению, пределом для традиционного оборудования является расстояние до 2,5 км. Поэтому чем больше протяженность местной линии, тем большее количество ретрансляторов требуется для нее. Возрастает вероятность неправильного монтажа, и при этом страдает надежность. Кроме того, к недостаткам традиционной технологии можно отнести следующее:

  • установка одного ретранслятора может обойтись в несколько тысяч долларов и потребовать строительных работ для их врезки в существующий кабель;
  • сам процесс установки достаточно сложен, связан со значительными трудозатратами и может занять от 4 до 8 недель на отдельной линии;
  • качество передачи сигнала, которое обеспечивается при использовании HDSL или ВОЛС, недостижимо;
  • требуется применение одного или двух кабелей (чтобы ослабить влияние передающего тракта на приемный), а применение пар из кабелей с обычными абонентскими линиями сильно затруднено.

Что же делать, чтобы избежать таких неприятностей? Ответ прост: переход к HDSL. Мы считаем, что устройства на основе этой технологии имеют улучшенные показатели в соотношении цена/эффективность и лучше всего подходят для России. К рассмотрению возможных способов использования HDSL-устройств мы и перейдем.

КАКИЕ ПРОБЛЕМЫ ПОМОЖЕТ РЕШИТЬ xDSL

Как и в городской телефонной сети, большинство зданий и учрежденческих городков имеет свою развитую телефонную сеть. Воспользовавшись HDSL-модемами, можно быстро организовать высокоскоростную передачу информации по существующим проводам.

Для объединения уже существующих сегментов ЛВС (Рисунок 3), УАТС с другими УАТС или абонентскими выносами (Рисунок 4), требующего соединения "точка-точка", могут быть использованы два одиночных модема, подключенные к специально организованным между нужными объектами витым парам.

Picture 3(1x1)

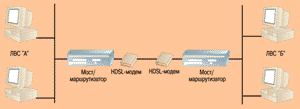

Рисунок 3.
Применение HDSL-модемов позволяет организовать высокоскоростной мост между локальными сетями.

Picture 4

Рисунок 4.
Если организации необходимо организовать связь между двумя своими УАТС, то HDSL-модемы могут ей в этом помочь.

Для подключения к УАТС мультиплексоров в целях уплотнения абонентских линий (Рисунок 5) или раздачи информационного потока от центрального узла к периферийным (Рисунок 6) применяются специальные версии модемов, упрощающие построение топологии "звезда". На центральном узле связи устанавливается многопозиционное шасси или модемный узел с модемами, которые называются master, а в подразделениях и отделах - модемы, под названием remote, размещенные в стойках или однопозиционных настольных шасси. Для организации такого центрального узла как нельзя лучше подходит кросс или аппаратное помещение УАТС.

Picture 5(1x1)

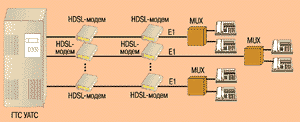

Рисунок 5.
Установка банка HDSL-модемов на телефонной станции и HDSL-модемов и мультиплексоров на другом конце позволяет уплотнить имеющиеся линии связи.

Picture 6(1x1)

Рисунок 6.
Распределение информационного потока между центральным и периферийными узлами осуществляется при помощи специальных HDSL-модемов.

При создании корпоративных вычислительных сетей очень часто приходится решать проблему объединения двух или нескольких ЛВС в единую сеть. Внутри отдельной сети скорость передачи данных может достигать 155 Мбит/с и выше, однако межсетевой трафик обычно не требует таких скоростей, и для нормальной работы может хватить 2 Мбит/с или даже 384 Кбит/с. Простейший способ объединения двух ЛВС - соединение типа "точка-точка" (Рисунок 3) с использованием стандартного сетевого оборудования (маршрутизатора, моста и т. п.) и HDSL-модемов. В случае необходимости для достижения больших скоростей передачи информации может быть использован любой другой модем семейства xDSL.

Часто возникает проблема подключения филиала или нового здания к единой телефонной сети учреждения. Если для этой цели было запланировано использование оборудования ИКМ-30, то, чтобы снизить затраты, избежать включения регенераторов, сократить сроки и повысить качество сигнала в линии, достаточно применить HDSL-модемы (Рисунок 4). Если до нового объекта планировалось протянуть обычный кабель с большим числом пар, то при помощи HDSL-модемов совместно с мультиплексорами (Рисунок 5) абонентские линии можно не только уплотнить, снизив затраты на кабель и его укладку (а возможно, и вовсе от нее отказавшись за счет применения имеющегося кабеля), но и значительно повысить качество сигнала в линии (ведь сигнал будет оставаться в цифровом представлении вплоть до мультиплексора, который устанавливается рядом с абонентами). Оптимальным будет применение в таких случаях мультиплексоров, обеспечивающих передачу по одной витой паре до 30 каналов ТЧ (ИКМ-30 или Е1 channel bank). В случае, если УАТС или ГТС не могут обеспечить подключение по групповому цифровому потоку ИКМ-30 (Е1), потребуется установка дополнительного мультиплексора, формирующего его из их аналоговых линий.

Имеющееся оборудование HDSL обеспечивает и более сложный способ объединения нескольких локальных сетей и телефонного трафика в единую сеть типа "звезда" (Рисунок 6). При этом достигаемый уровень унификации используемого оборудования достаточно высокий.

КОНКРЕТНОЕ ОБОРУДОВАНИЕ

Сегодня на телекоммуникационном рынке уже многие фирмы предлагают DSL-оборудование. Нисколько не умаляя достоинства других фирм, выделим из них три наиболее известные на российском рынке - PairGain Technologies, RAD Data Communications, Schmid Telecommunication - и рассмотрим некоторые наиболее интересные и перспективные их продукты, использующие HDSL-технологию. К их достоинствам можно отнести универсальность, простоту установки и управления.

PairGain Technologies, Inc. Сегодня эта компания предлагает недорогие и эффективные HDSL-устройства, идеально подходящие для нужд удаленных офисов и отдельных пользователей. Данные устройства можно использовать как удаленный мост для объединения двух ЛВС, организации удаленного доступа к базам данных, просто для удлинения канала и других целей, вплоть до передачи видео.

Модели Megabit Modem и Megabit Modem Plus позволяют одновременно передавать и принимать данные со скоростью 768 Кбит/с в обоих направлениях по обыкновенной телефонной линии. Эти устройства хорошо подойдут для подключения удаленных офисов и пользователей к сети или для объединения сегментов сетей. Они могут работать как удаленный мост Ethernet, а также использоваться для доступа к Internet. Модель Plus снабжена алфавитно-цифровым ЖК-дисплеем и кнопками управления. Представленные модемы осуществляют соединение типа "точка-точка" (аналогично схеме на Рисунке 3).

Модель Campus-REX позволяет передавать данные между сегментами ЛВС со скоростью 2 Мбит/с и функционирует как удаленный мост Ethernet. При этом необходимость в других мостах, маршрутизаторах и DSU/CSU-устройствах отпадает. Вы можете использовать его для подключения удаленных рабочих станций внутри сети или соединять по каналам Е1 отдаленные сегменты сети. Также осуществляется соединение типа "точка-точка".

Модели Campus-E1 и Campus-384 представляют собой высокоскоростные модемы. Первый работает на скорости 2 Мбит/с, второй - на 384 Кбит/с. Для работы требуется две пары проводов. Эти устройства рассчитаны для объединения двух ЛВС, удлинения канала (до 12 км для Campus-384), организации удаленного доступа к базам данных. Они могут быть использованы для передачи видео и для других целей. Campus-E1 также можно применять для выноса абонентской емкости, для уплотнения абонентских линий и т. п. Осуществляют соединение типа "точка-точка" (см. Рисунки 3, 4, 5).

Campus-Star - модульные шасси с возможностью подключения до четырнадцати HDSL-модемов (по 2 витые пары для каждого модема) типа Campus-E1 и Campus-384 или их комбинации и централизованным SNMP-управлением (аналогично Рисунке 6).

Одна из последних разработок - EtherPhone - обеспечит возможность передачи и приема не только телефонного трафика, но и данных (Ethernet) по обычному абонентскому шлейфу (одной витой медной паре). Таким образом, помимо обычной аналоговой абонентской линии любой абонент телефонной компании сможет получить дополнительную возможность обмена данными со скоростью 704 Кбит/с в режиме полного дуплекса через порт 10Base-T. Использование этого устройства на городских телефонных узлах позволит организовать новую услугу - подключение абонентов к Internet с сохранением телефонного сервиса - даже когда на узле эксплуатируется декадно-шаговая АТС.

RAD Data Communications. Также предлагает недорогие и эффективные HDSL-модемы, пригодные для передачи потока Е1 по существующим медным кабелям. Это оборудование удобно для использования в телефонных сетях.

Модем HTU-E1 работает на скорости 2 Мбит/с по двум витым парам. Позволяет осуществить вынос абонентской емкости, увеличить емкость каналов связи, для удлинения канала связи и для других целей. Возможно размещение до 12 таких модемов в стойке LRS-12. Данный модем осуществляет соединение типа "точка-точка" (Рисунки 4 и 5).

Schmid Telecommunication. Эта фирма сегодня предлагает HDSL модемы Watson. Модели Watson и Watson II представляют собой высокоскоростные модемы. Они работают на скоростях 2 Мбит/с, но используют различные типы линейного кодирования. Первый использует CAP, второй - 2B1Q. Для работы требуют две пары проводов. Эти устройства идеальны для объединения двух УАТС или ЛВС, для удлинения канала (до 6 км для провода сечением 0,6 мм), для организации выноса абонентской емкости, для уплотнения абонентских линий. Они могут быть использованы для передачи голоса и данных в случае их применения совместно с мультиплексорами и для других целей. Осуществляемое соединение типа "точка-точка" (см. Рисунки 3, 4, 5).

Эти модемы можно размещать в девятнадцати дюймовых стойках с возможностью подключения до десяти HDSL-модемов (по 2 витые пары для каждого модема) и централизованным SNMP- или SMIP-управлением (аналогично схеме на Рисунке 6).

На сегодняшний день единого стандарта на xDSL-технологии не существует, так как данные технологии еще очень молоды. Кроме того, каждая из них создавалась для закрытия определенного сектора рынка, и представляется разумным, что они подлежат стандартизации каждая в отдельности. Необходимо также отметить, что DSL модемы, выпущенные одной фирмой, очень часто не понимают DSL-модемы другой фирмы. Это может создать определенные трудности при решении своих коммуникационных проблем. Чтобы избежать таких трудностей необходимо, чтобы на каждом конце соединения типа "точка-точка" стояли модемы, выпущенные одной фирмой.

ЗАКЛЮЧЕНИЕ

Любая компания, стремящаяся завоевать рынок, всегда использует новейшие информационные технологии. Этот факт вкупе с другими позволяет ей надеяться на лидирующие позиции. Поэтому DSL бесспорно найдет своих покупателей и в России, где существует огромная инфраструктура в виде миллионов километров медного кабеля. Перед многими телефонными компаниями и различными организациями стоит задача повышения качества обслуживания и сервисных возможностей по доставке и обмену информацией между пользователями. Не подлежит сомнению и тот факт, что DSL будет играть важнейшую роль в этом процессе. В связи с появлением и стремительным разрастанием всевозможных компьютерных сетей, встает проблема эффективного использования существующих и прокладываемых коммуникаций. И здесь DSL будет играть не последнюю роль. Наконец, существенная экономия средств, при сопоставимом качестве с другими средствами связи, и широкий диапазон использования при высокоскоростной передаче данных и голоса по медному кабелю обеспечат популярность устройств, основанных на технологии DSL.

Итак, выбор за вами.


Сергей Шаронин - директор, Евгений Чепусов - менеджер, Владислав Иванов - инженер учебно-технического центра "Связькомплект". С ними можно связаться через Internet по адресу: sk@travers.msk.su или по телефону: (095) 362-7699.

ПРЕИМУЩЕСТВА ПРИМЕНЕНИЯ DSL

Некоторые полезные сведения о DSL-технологии

Почему же многие компании выбирают DSL? Причин несколько:

  • фактически четырехкратное увеличение дальности связи по медному кабелю (0,5 мм) по сравнению со стандартной аппаратурой ИКМ-30. Если же использовать усовершенствованное оборудование и кабель большего диаметра, то можно получить даже шестикратное увеличение дальности связи;
  • высокоскоростное адаптивное фильтрование и эхоподавление обеспечивают высочайшее качество передачи данных. Она на три порядка выше, чем у ретрансляторов Е1, и сравнимо с качеством, достижимым на ВОЛС. Частота появления ошибок по битам (BER) составляет всего 1Е-10;
  • отсутствие на линии повторителей/регенераторов значительно повышает надежность системы;
  • не вносит помех в соседние низкочастотные линии кабеля и другие кабели;
  • позволяет уплотнить пары в кабеле, исключая их взаимовлияние;
  • используется на существующем медном кабеле независимо от его состояния;
  • оконечное устройство может питаться непосредственно от линии, используемой для передачи, потребляя ничтожное количество энергии;
  • совместима практически с любым существующим телефонным и сетевым оборудованием по скорости передачи информации;
  • значительно снижает стоимость прокладки новых и эксплуатации старых телефонных линий;
  • установка устройств занимает несколько часов, что делает их уникальными. По этому параметру они не имеют аналогов.
  • Наиболее вероятные области применения HDSL-оборудования:
  • расширение возможностей УАТС, ГТС и т. п. по обеспечению связи, по увеличению пропускной способности каналов связи при доставке голосового потока от УАТС, ГТС и т. д. к абоненту при помощи DSL-устройств;
  • обеспечение связи между сегментами ЛВС с пропускной способностью не менее 2 Мбит/с. Возможно использование DSL для соединения сегментов сети, удаленных на большие расстояния, а также для соединения удаленных рабочих станций в пределах отдельной сети. Идеально подходит для организации высокоскоростного доступа к Internet, базам данных и других аналогичных целей;
  • организация переходов ВОЛС-ВОЛС или ВОЛС-оконечное оборудование по медному кабелю;
  • передача сигналов систем замкнутого телевидения и видеонаблюдения;
  • создание систем резервной и аварийной связи параллельно ВОЛС.

Наверняка, узнав о таких широких возможностях применения DSL-технологий, вы не останетесь равнодушными к оборудованию на ее основе, а при необходимости воспользуетесь им для решения своих проблем.
