Представлена новая версия системы трехмерного автоматизированного проектирования SolidWorks 2007

Технологии, реализованные в Solid?Works 2007, базируются на методах гибридного параметрического моделирования, сочетаемых с применением специализированных компонентов для решения автоматизированного проектирования трехмерных объектов, инженерного анализа и подготовки производства.

Если взглянуть на достижения индустрии САПР с позиций инженера-проектировщика, перед которым стоят четыре основные задачи — собственно проектирование, подбор комплектующих, анализ решения и его реализация, — приходится признать, что автоматизирована лишь малая их часть. Например, при 3D-моделировании проектировщику приходится тратить массу времени на задание порядка создания элементов конструктивного оформления элементов. Инженеры и математики, разрабатывающие SolidWorks, считают, что мощное ПО должно быть максимально простым в работе, а основное внимание конструктора — обращено собственно на процесс проектирования, а не на постижение премудростей работы с частными инструментами.

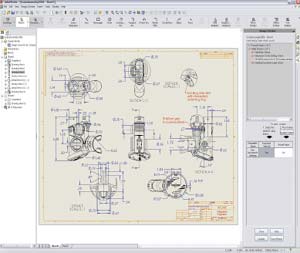

Средства контроля чертежей в SolidWorks 2007 обеспечивают автоматическую корректировку в соответствии с требованиями стандартов, в том числе ГОСТ

Джефф Рэй, главный операционный директор компании SolidWorks, отметил, что при разработке каждой новой версии системы учитываются пожелания пользователей, благодаря чему ее функциональные возможности «максимально соответствуют» ожиданиям заказчиков.

Прежде всего, это относится к использованию интуитивно понятного двухмерного представления в пространственном проектировании. Трехмерные модели могут генерироваться по двухмерным эскизам, причем непосредственно на эскизе можно наблюдать, как взаимодействуют в движении отдельные детали. Средства контроля чертежей обеспечивают автоматическую корректировку в соответствии с требованиями стандартов, в том числе ГОСТ. Введена возможность генерации по модели графических файлов профессионального качества, готовых для использования в производстве.

В новую версию системы, которую продемонстрировал Джереми Хайнс, европейский технический менеджер компании, включено около 200 усовершенствований, большинство из которых предложено пользователями. Так, при оптимизации дерева модели обеспечивается проверка и «исправление» геометрии изделия. Введены новые возможности моделирования и сопряжения деталей. Экспертные средства SketchXpert и MateXpert позволяют заблаговременно выявлять и разрешать противоречия в размерах, взаимосвязях и сопряжении конструктивных элементов. Технологии интеллектуального управления структурой и свойствами модели SWIFT освобождают проектировщика от рутинных функций и делают его труд более продуктивным.

Немаловажная задача конструктора — совершенствование форм, придание изделиям новых эргономичных свойств. Инструмент проектирования форм позволяет в свободной форме «перетаскивать» контрольные точки и визуально постоянно контролировать кривизну поверхностей. Функция ScanTo3D с помощью сканера высокого разрешения NextEngine Desktop 3D Scanner обеспечивает построение законченных трехмерных моделей по реальным материальным макетам и прототипам деталей и изделий.

Рэй отметил, что наряду с продуктивностью инструментария сегодня не менее остро встают проблемы информационного взаимодействия и обмена результатами между разработчиками, порой находящимися на разных континентах. Клиенты хотели бы упростить комплектацию изделий: разработав его конструкцию и формы, им нужно уметь оперативно находить информацию о данной детали, импортировать ее геометрию (цифровую модель) и продолжать проектирование. Новая функция поиска позволяет с помощью единого механизма отыскивать и получать данные для проектирования на рабочих местах разработчиков, в системах управления информацией о продукции компании, а также в информационных ресурсах поставщиков.

В нашей стране успех внедрения решений и технологий трехмерного автоматизированного проектирования SolidWorks, которыми более 15 лет занимается российская компания SWR, по мнению ее генерального директора Елены Мурованной, определяет прежде всего концептуальная целостность, функциональная полнота, обеспечение обмена данными с Windows-приложениями, русификация и под?держка ЕСКД и ГОСТ. Примерами комплексной автоматизации предприятий с применением продуктов SolidWorks могут служить совместные проекты с корпорацией «Тактическое ракетное вооружение», Тульским КБ приборостроения и др.

При комплексном внедрении Solid?Works становится ядром информационной системы предприятия — базовой САПР, поддерживающей весь жизненный цикл изделий. Потребитель получает не только качественные функциональные средства, но и доступ к передовым технологиям, ставшим международным стандартом автоматизированного проектирования.
