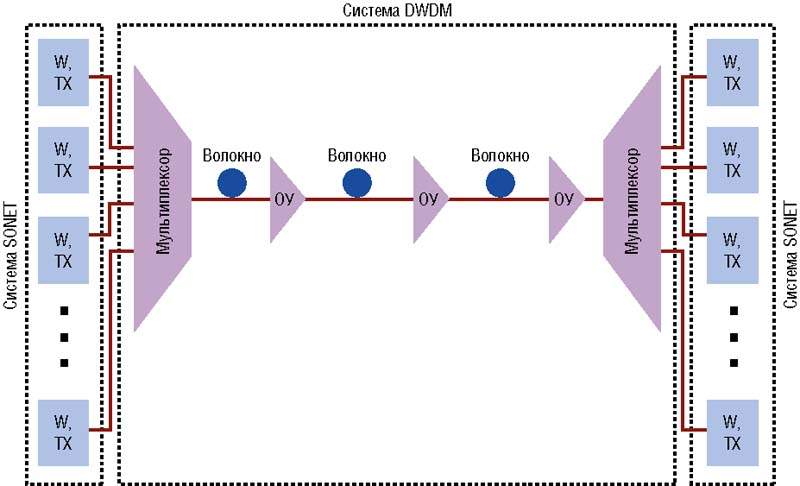

Рисунок 1. Многоканальная передача по волокну (TX — передатчик, RX — приемник, ОУ — линейный оптический усилитель).
Таблица 1. Ключевые характеристики основных компонентов DWDM.
 Источники излучения компонентыПассивные оптическиеКабельОптические усилителиКаналСумма каналов
Центральная длина волны+   +
Максимальная мощность+   +
Ширина спектра+   ++
Полоса пропускания ++
Пропускная способность ++
Стабильность+  ++
Перекрестная связь +++ +
Межканальный интервал+    +
Сигнал/шум    +
Вносимые потери ++
PDL ++
PMD  + +

Вернуться

Таблица 2. Перестраиваемые источники оптического излучения.
МаркаПроизводительСпектральный диапазон (нм)Точность (нм)
LPB1x00Tektronix1290-1570±0,01
FLS-2600Exfo1520-1570±0,01
81554SMAgilent1290-1330±0,01
81640AAgilent1500-1640±0,015
TQ8111ADVANTEST400-1750±0,01

Вернуться

Таблица 3. Измерители длины волны оптического излучения (монохроматоры).
МаркаПроизводительСпектральный диапазон (нм)Точность (нм)
MF9630AAnritsu600-1600±0,001
M-5320Exfo600-1800±0,0001
86120CAgilent1270-1650±0,0002
86121AAgilent1270-1650±0,0002
TQ8325Advantest480-1600±0,001

Вернуться

Таблица 4. Оптические анализаторы спектра.
МодельПроизводительДиапазон длин волнТочность определения длины волны (нм)Диапазон по мощности на канал (дБм)Точность определения уровня сигнала (дБ)
CMA4791GNN1520-1570±0,03-60 - +20±0,5
OCA790GNN1520-1570±0,03-60 - +20±0,5
AQ6317Ando600-1750±0,05-80 - +20±0,З
MS-9710ВAnritsu600-1750±0,2-60 - +10±0,4
8614xAAgilent600-1700±0,1-80 - +15±0,4
FTB-5240Exfo1250-1650±0,05-80 - +15±0,3
Q8383Adva-
ntest		550-1750±0,02-92 - +20±0,4
OSA-155WWG1450-1650±0,04-60 - +15±0,5

Вернуться

Таблица 5. Сравнение OSA с различными принципами работы.
Основной механизмДифракционная решеткаИнтерферометр МайкельсонаПерестраиваемые фильтры
Разрешение100 пм30 пм25 пм
Точность±50 пм±5 пм±50 пм
Отношение сигнал/шум50 дБ30 дБ25-30 дБ
Использование в системах мониторинга--+
Пригодность к полевым условиямвозможнонедостаточноотлично
