Представленным в 2015 г. процессорам Skylake-S под LGA1151 потребовалась новая линейка системных плат. С момента анонса прошло почти полгода, и сейчас в магазинах можно встретить полный спектр предложений любых формфакторов — от mITX до EATX. В данном сравнительном обзоре представлены 11 моделей, по одной из каждого сегмента.

У читателей наверняка возникнет вопрос о количестве представленных брендов. Действительно, на российском рынке подавляющее большинство плат приходится на долю ASUS, Gigabyte и MSI, но в данном обзоре не рассмотрено ни одной модели производства MSI. Объяснение простое, с одной стороны, и странное — с другой: нужных системных плат не оказалось в списке доступных для тестирования. У компаний ASUS и Gigabyte, как видно, с этим дела обстоят лучше. Что же до других производителей, таких как BIOSTAR и ASrock, то в настоящее время их деятельность в России сведена к минимуму. И ASUS, и Gigabyte готовы были предоставить и другие модели, но, дабы не расширять и без того немаленький список, я выбрал по одной из каждого сектора и подсектора. На их примере можно понять, чем различаются платы игровой линейки топового и начального уровня, сколько и каких накопителей можно подключить к mITX-решению и чего ожидать от «офисной» дешевой платы на системной логике серий B и H.

Немного про системную логику. В рознице встречаются платы на шести чипсетах: Z170, H170, Q170, Q150, B150, H110. Тройка, состоящая из Z170, H170 и H110, широко применяется в продуктах для конечного пользователя, остальные, по идее, используются в корпоративной линейке. Самый продвинутый и навороченный — Z170: 20 линий PCI-E, шесть SATA III, 10 USB 3.0, до трех SATA Express и до трех M.2 портов. Плата H170 отличается меньшим как числом линий PCI-E (16), так и количеством USB 3.0 (8), SATA Express и M.2 (две штуки, или-или).

Поскольку системные платы интересны, прежде всего, своими возможностями, дополнениями и фирменными технологиями, то никаких тестирований производительности не проводилось. Вообще, понятие «тестирование производительности» в отношении системных плат можно применять лишь ограниченно. Что толку сравнивать два продукта на базе одного и того же чипсета с одинаковыми частотами оперативной памяти, процессора и прочим? Различие окажется в пределах погрешности, а выбирать пользователь будет все равно исходя из личных предпочтений и цены.

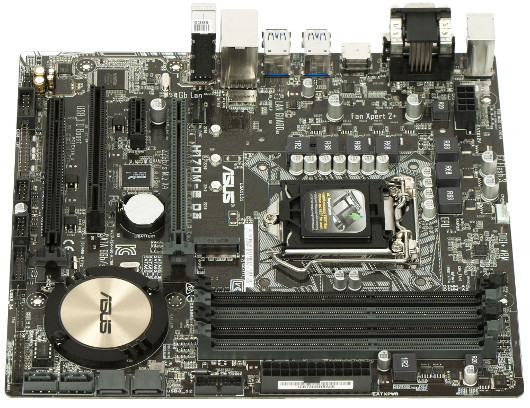

ASUS H170M-E D3

Открывает список тестируемых плат бюджетное решение на базе системной логики H170. Классический «офисный» продукт: только необходимое, никаких лишних опций. Правда, по мнению ASUS, пара PCI-Ex16 (пусть даже второй работает в режиме 4x) — необходимость. Мало ли, вдруг понадобится контроллер какой-либо установить дополнительный. На всякий случай заявлена поддержка CrossFire, но толку от него будет не слишком много из-за сниженной пропускной способности второго слота.

Системные платы под Skylake: Вам офисного работягу или хардкорного геймера?

Также непривычно в бюджетном сегменте выглядит M.2 разъем, но, раз уж чипсет позволяет, отчего бы не поставить? По той же причине USB 3.0 разъемов больше, чем USB 2.0. Маленький нюанс: для задействования четырех из них придется самостоятельно приобретать планки с разъемами на заднюю или переднюю панель корпуса

Вообще, по количеству базовых функций эта системная плата может стать неплохой основой для стартовой игровой системы или универсального домашнего ПК средней мощности, да и ее цена этому очень способствует. Возможностей для тюнинга немного, но минимальный набор фирменных утилит компании ASUS (Fan Xpert 2+, EZ Flash 3, Ai Charger, DIGI+, LAN Guard и др.) все же имеется.

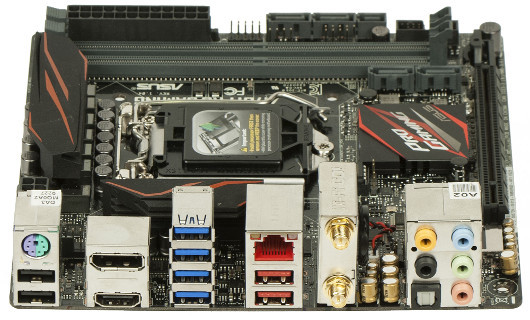

ASUS Z170I PRO GAMING

Данная mITX плата позиционируется для построения компактных игровых систем. Минус у нее только один: единственный слот расширения, куда можно установить видеокарту или любую другую плату с интерфейсом PCI-E. Но особенно сожалеть об этом не стоит, так как все необходимые игровой системе опции распаяны на плате. Здесь есть и Wi-Fi 802.11AC, и гигабитная проводная сеть, и пара USB 3.1.

Системные платы под Skylake: Вам офисного работягу или хардкорного геймера?

Накопители можно подключать не только через SATA III и M.2 интерфейсы (на оборотной стороне платы), но и через SATA Express. Все это не слишком мешает установке нормального, «взрослого» кулера на процессор, а через BIOS можно настраивать вентиляторы и изменять базовые настройки, а также неплохо разгонять процессор.

Подсистема питания фирменная, DIGI+, с заделом по выдаваемой мощности для разгона. На силовых элементах установлены небольшие радиаторы, которые нужны лишь при серьезной нагрузке на процессор. У меня с I7-6700K они нагревались до 35–38 о С лишь во время стресс-теста в LinX при частоте 4 ГГц, да и то больше от самого камня через печатные проводники, нежели от выделяемого полупроводниковыми ключами тепла.

ASUS подчеркивает наличие встроенного фирменного звука SupremeFX. Дескать, для игровой машины самое то. Я при сравнении с обычным HD Audio сильных отличий не заметил, но с высокоомными наушниками SupremeFX справляется получше.

В комплекте с Z170I PRO GAMING идет немалое количество фирменного ПО под Windows для мониторинга ключевых параметров, настройки системы и реализации фирменных доработок сетевого контроллера, звука и системы питания. Использовать его или настраивать параметры вручную через BIOS (очень удобный и продуманный, кстати) — дело личное. Я предпочел классический «press Del to enter Setup».

Цена такого навороченного продукта по современным меркам довольно невысокая.

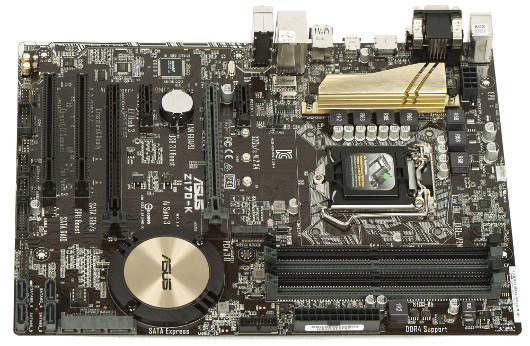

ASUS Z170-K 3

Эта модель — отличный пример платы для плотно укомплектованной системы согласно предпочтениям владельца. Базис в виде продуманной разводки, хорошей подсистемы питания и обилия разъемов под накопители дополнен двумя PCI-Ex16 слотами (на второй выведены только четыре линии), парой PCI-Ex1 и еще двумя обычными PCI. Расширять возможности системы разнобразными контроллерами, видеокартами и прочими платами предоставляется самому пользователю.

Системные платы под Skylake: Вам офисного работягу или хардкорного геймера?

Я знаю немало фанатов полноразмерных ПК в midi-Tower корпусе, которые будут в восторге от возможности поставить старые аудиокарты и TV-тюнеры в новый компьютер, а также занять дополнительным оборудованием большую часть USB портов. Плата Z170-K для этого отлично подходит, недаром же у нее целых шесть USB 2.0. Не позабыты 3.0 и 3.1 версии для подключения современных высокоскоростных накопителей.

BIOS не препятствует разгону комплектующих, но возможностей для тонкой настройки здесь все-таки меньше, чем в навороченных игровых решениях. Впрочем, для неэкстремального оверклокинга и данного набора вполне достаточно.

Цена демократичная для такого большого по размерам и хорошо проработанного решения.

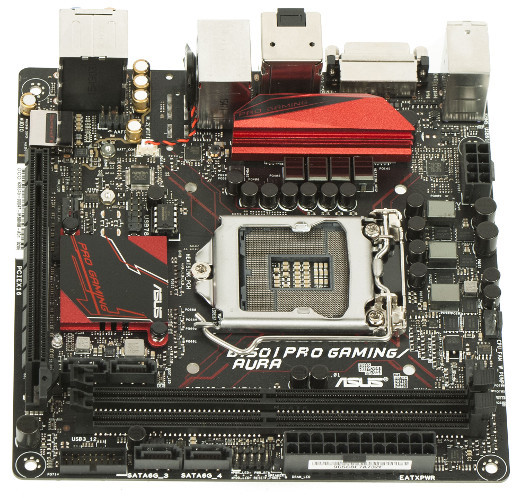

ASUS B150I Pro Gaming/Aura

Еще одна плата форм-фактора mITX, но менее навороченная. Использование чипсета B150 вместо Z170 отражается на числе разъемов под накопители и USB, а кроме того, отсутствует беспроводной адаптер. Фишка данной модели отражена в ее названии — за словом Aura скрывается управляемая из фирменного приложения RGB-подсветка по краю платы. В прозрачном акриловом корпусе будет выглядеть очень эффектно, особенно в темное время суток.

Системные платы под Skylake: Вам офисного работягу или хардкорного геймера?

Определить целевую аудиторию несложно: к ней относятся моддеры и те, кому фирменные навороты в виде сети, разгонные возможности и прочее не особенно нужны, что, правда, не отменяет хорошо укомплектованного BIOS и рассчитанной на топовые процессоры системы питания. Примечательно, что эта плата стоит чуть дороже, чем Z170I PRO GAMING. Рационального объяснения сему факту я не вижу: обрезанная версия чипсета, нет USB 3.1 и SATA Express, нет 802.11AC модуля... Таковы особенности установления цен в российской рознице.

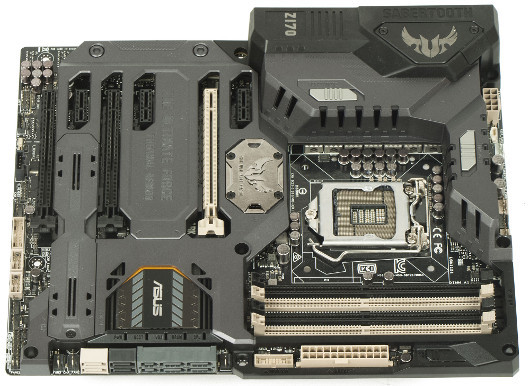

Системные платы под Skylake: Вам офисного работягу или хардкорного геймера?ASUS Sabertooth Z170 Mark 1

Сие творение инженеров ASUS входит в серию TUF (The Ultimate Force). Относящиеся к ней продукты позиционируются как самые надежные, крепкие и продуманные. По количеству разных фирменных наворотов и числу дополнительных контроллеров Mark 1 вряд ли обгонит топовые продукты серии ROG, но в плане проработанности ей действительно нет равных.

Системные платы под Skylake: Вам офисного работягу или хардкорного геймера?

Плата формфактора ATX имеет три слота PCI-Ex16 и три PCi-Ex1. «Графические» разъемы, как часто называют PCI-Ex16, способны работать в режиме 8x + 8x + 4x. Это делает осмысленной сборку систем с несколькими графическими картами — шины передачи данных уже не будут узким местом. Под накопители предусмотрены восемь SATA III, два SATA Express и один M.2. Предусмотрено USB в числе 16, причем два из них версии 3.1. Примечательно, что в комплект поставки модели входят крышки для всех слотов, защищающие их от пыли и механических повреждений.

Но главная особенность Mark 1 не в количестве интерфейсов и даже не в двух проводных сетевых картах, а в конструкции, обеспечивающей долгую жизнь платы. Сверху на текстолит надевается так называемая «броня», хлипкая на вид сложная пластиковая деталь. Но, будучи установленная на плату, она ощутимо повышает жесткость всей конструкции. Кроме повышения механической прочности, пластиковый кожух, выполняя роль воздуховода, обеспечивает надлежащее охлаждение преобразователя питания процессора и других выделяющих тепло узлов. Модель, наряду с прочим, комплектуется двумя небольшими вентиляторами. При необходимости, например при использовании жидкостной системы охлаждения, их можно установить в посадочные места, что крайне положительно влияет на температурный режим компонентов. Все вентиляторы, коих допустимо подключать до 16, вручную настраиваются на нужную частоту вращения как через BIOS, так и через фирменное ПО под Windows. Разных фирменных технологий полным-полно, и многие из них действительно полезные.

Для разгона Mark 1 подходит отлично: мощные и стабильные VRM для всех компонентов, широкий диапазон изменения напряжений, частот, таймингов. Отображение и изменение каждого значения в BIOS понятны и удобны. Это тот редкий случай, когда набор родных программ со всеми их графическими наворотами и современным представлением данных не не оказывается удобнее UEFI меню.

Вместо старого доброго двухзнакового семисегментного POST индикатора пользователю предлагается использовать планшет или смартфон, на который устанавливается программа Asus TUF Detective. После подключения через специальный порт, расположенный на задней панели, программа, запущенная на ОС Android, будет демонстрировать POST-коды, температуры, напряжения в реальном времени, а также позволит совершать некоторые действия с самой системой: перезагрузку, выключение и т.д. Решение удобное с практической точки зрения, но, как мне кажется, удалять с платы классический индикатор все же не стоило бы. Иной раз он полезнее смартфона и фирменного ПО.

Недостаток у данной модели производства ASUS лишь один — цена, которая более чем в 2 раза выше, нежели у той же Z170-K, этой «классической» ATX платы.

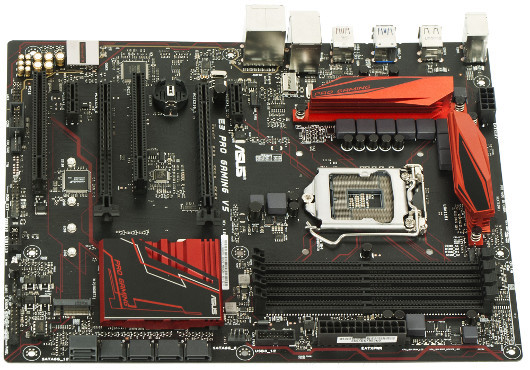

ASUS E3 Pro Gaming V5

Если по какой-то причине к вам в руки попал процессор Xeon E3-1200 (мало ли почему: вдруг друзья решили сделать шуточный подарок), то плата E3 Pro Gaming V5 — именно то, что вам нужно. Ее сердце — чипсет C232, используемый в серверных решениях и поддерживающий процессоры Xeon под соответствующий разъем. Оперативная память подойдет стандартная, без ECC коррекции. Скажу с высоты своего опыта: покупать Xeon многие люди боятся из-за отсутствия хорошего PR. От этого цены на них на вторичном рынке иногда бывают значительно ниже, чем на аналогичные по производительности «нормальные» Core I7 и I5. Таким образом, сведущему человеку удается сделать апгрейд за меньшие деньги.

Системные платы под Skylake: Вам офисного работягу или хардкорного геймера?

В остальном же E3 Pro Gaming V5 — типичная для ASUS плата. Самый близкий ее аналог по набору функций — рассмотренная выше Z170-K, только разъемов USB у E3 Pro Gaming V5 побольше и звук SupremeFX вместо «обычного» ALC887. Поскольку в названии модели есть слово Gaming, то серой и некрасивой такая системная плата быть просто не может. Приятный глазу «стремительный» стиль создается крашенными в красный радиаторами на подсистеме питания процессора и системной логике, а также красной подстветкой (правда, не полной) и красными разводами на черной маске.

Здесь BIOS — продвинуто-рядовой, как у всех игровых решений ASUS: разных настроек заметно больше, чем в рядовой плате, но все же до флагманских решений не дотягивает.

За серверную системную логику и мелкие добавки придется заплатить чуть меньше, чем за «нафаршированный» Sabertooth Z170 Mark 1. Отчего цена на эту, в общем-то, простую плату столь значительна, мне не очень понятно.

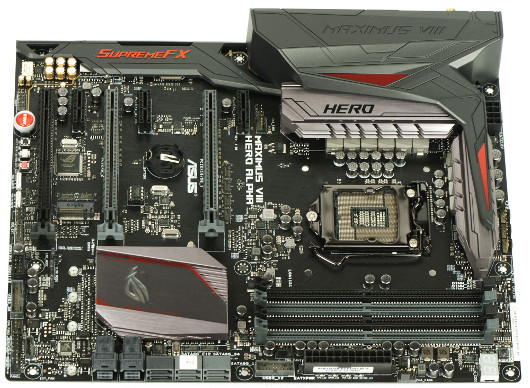

ASUS Maximus VIII Hero Alpha

Данная модель — топовый продукт, ориентированный на геймеров. А поскольку геймеры любят все мерцающее и эффектное, то к «стремительной» внешности этой системной платы добавилась RGB подсветка. Она частью встроена в плату (под радиатором системной логики), частью подключается отдельно (две RGB-ленты светодиодов). Управляется свечение фирменным ПО, оно может быть завязано на системные процессы (например, на температуру), а также мерцать по заданному пресету, подобно новогодней гирлянде. Ночью это выглядит завораживающе. При таком внимании к световым эффектам хотелось бы больше возможностей в управлении цветом и яркостью, дабы десятки разноцветных светодиодов приносили не только эстетическое удовольствие, но и практическую пользу. Например, можно было бы завязать каждый из цветов на индикацию яркостью загрузки ядер процессора, количества использованной системной памяти, активности сетевого трафика, пинга…

Системные платы под Skylake: Вам офисного работягу или хардкорного геймера?

Из полезного для игроманов есть беспроводная сеть 802.11ac, а для любителей разгона — кнопки управления системой (перезагрузка, включение, сброс настроек BIOS и другие). Пластиковый кожух, закрывающий радиатор подсистемы питания и заднюю панель, выполняет скорее эстетическую функцию: вентиляторов для создания освежающего сквозняка к модели не приложено, а воздушные кулеры лучше обдувают околоразъемное пространство без крышки.

Необычным показалось наличие двух U.2 разъемов (они же — SFF-8643) для подключения NVMe накопителей. Разрабатывают их специально для подсоединения высокоскоростных SSD, распространять предполагают в серверной среде. Фактически, такой разъем состоит из четырех линий PCI Express и двух портов SATA III.

Наверное, Maximus VIII Hero Alpha — единственная плата, которая, по моему мнению, находится где-то между продуктами для энтузиастов и для геймеров. У нее от первых — широкие возможности по настройке и разгону, от вторых — беспроводная сеть, подсветка и эффектный внешний вид. Стоит не очень дорого, дешевле, чем Sabertooth Z170 Mark 1.

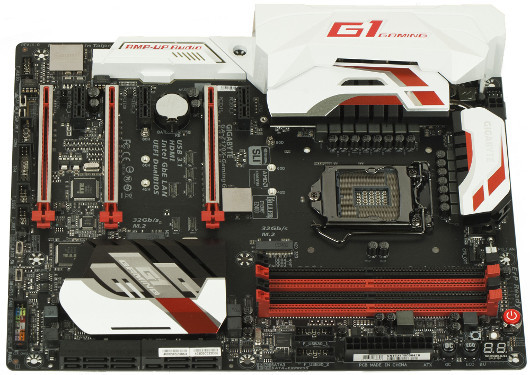

GIGABYTE Z170X-Gaming GT

Изучение модельного ряда Gigabyte начинаем с первой после флагмана игровой платы Z170X-Gaming GT. Крупный кожух, скрывающий под собой радиаторы системы питания процессора, разъемы задней панели и конденсаторы на плате придают продукту габаритов и солидности. Сразу видно, что создавалась плата как конкурент Maximus VIII Hero Alpha или Sabertooth Z170 Mark 1, а может быть, и обеим сразу.

Системные платы под Skylake: Вам офисного работягу или хардкорного геймера?

Основа все та же: чипсет Z170 с 20 линиями PCI-E, которые распределяются по трем слотам PCI-Ex16 как 8+8+4. Бросающаяся в глаза внешняя металлизация «графических» разъемов — фирменная фишка Gigabyte, направленная на механическое укрепление слота, дабы он под нагрузкой массивных видеокарт не выдирал контакты и не гнул текстолит платы. Сам я ни разу не видел подобных повреждений даже на сочетании «бюджетная плата + топовая видеокарта с двумя GPU», но мало ли как с готовыми компьютерами поступали.

Задняя панель подсвечена оранжевыми светодиодами, что очень сильно помогает при подключении кабелей к собранной системе. Оверклокеров порадуют восемь точек замера напряжений, кнопки включении и перезагрузки, двухзнаковый индикатор POST. Фирменные навороты отмечены на плате металлическими квадратными экранами с крупными надписями. Один установлен над микросхемой адудиокодека Creative Sound Core 3D (AMP-UP Audio), второй — на микросхеме сетевого адаптера (Killer Ethernet E2200), третий — на неизвестную микросхему (Turbo-B Clock). Суть их примерно та же, что и у модели ASUS, только немного отличаются названия и алгоритмы: продвинутое управление системными частотами, хороший звук и высококачественный проводной гигабитный контроллер (на плате их два, один из них — на микросхеме I219V).

BIOS мне понравился больше, чем на платах производства Gigabyte прошлых поколений: он более строгий, настройки грамотнее разбиты на группы и подгруппы. Работать с ним гораздо приятнее, чем с теми, что были раньше.

Фирменное программное обеспечение ориентировано в большей степени на то, чтобы приносить практическую пользу. Так, есть возможность просматривать данные с системной платы через смартфон, на который установлена фирменная утилита (подключение — через специальный разъем USB), можно выводить данные на экран (своеобразный OSD, некий аналог аппаратному переходнику от ASUS, прилагавшемуся к одной из серий системных плат). Меньше пафоса, больше толка.

Цена же на Z170X-Gaming GT заметно выше, чем на остальные рассмотренные здесь платы. Спору нет, Gaming GT — продукт хороший, но отчего такой дорогой? Или это российские розничные сети стараются побольше заработать на топовых моделях новой линейки?

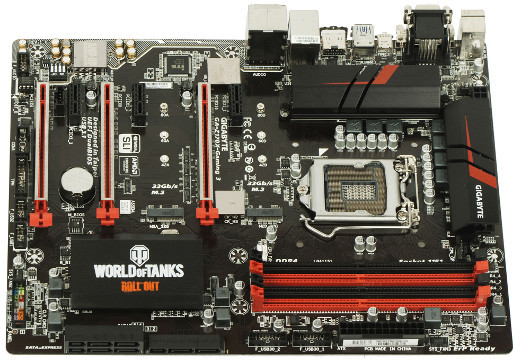

GIGABYTE Z170X-Gaming 3

Более простая игровая системная плата, чем представленные выше, и, что важнее, стоит более чем в 2 раза дешевле, чем они (по крайней мере, в московской рознице на момент написания данного материала). Поскольку многие фирменные технологии перекочевали на нее со старшей серии; проще перечислить различия, а именно: отсутствует второй гигабитный Ethernet-адаптер, звук базируется на микросхеме Realtek ALC1150 (однако, по заверениям официального сайта, аналоговая часть здесь такая же качественная), меньше USB 3.0 и SATA III разъемов. Более того, нельзя подключить наладонник с фирменной программой для оперативного просмотра кодов, напряжений и температур. На плате нет кнопок старта, двухзнакового светодиодного POST. Примечательно, что размеры площади текстолита платы взросли с 305×224 мм до 305×235 мм. На работу и установку в корпус такое изменение никак не повлияет (если только у вас не сильно ужатый midi-tower), но интересно, зачем увеличивать габариты при удалении компонентов? Толщина текстолита почти не изменяется: 1,6 мм — на Gaming GT и 1,48 мм — на Gaming 3.

Системные платы под Skylake: Вам офисного работягу или хардкорного геймера?

BIOS внешним видом аналогичен тому, что у Gaming GT, правда, параметров чуть меньше, но основные настройки для тюнинга системы и разгона никуда не делись.

К плате идет сертификат на бонусы в World Of Tanks, который после регистрации дает T-25, дополнительный слот в гараже и семидневный премиум-аккаунт. Для новых игроков (без своего аккаунта) есть Invite-код с танком 3-го уровня, дополнительным слотом в ангаре, семидневным премиумом и 1500 золотых сольдо на карманные расходы. Говорят, такие мелкие «плюшки» сильно повышают продажи недорогих системных плат, особенно среди подрастающего поколения.

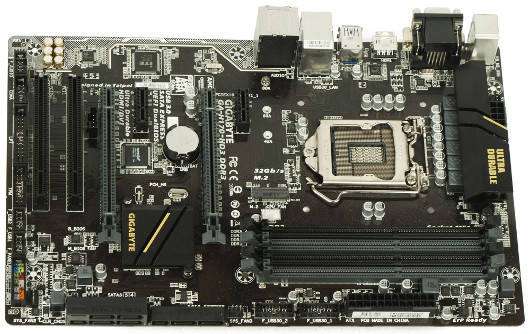

Системные платы под Skylake: Вам офисного работягу или хардкорного геймера?GIGABYTE H170-HD3 DDR3

Вот продукт для тех, кто хочет новый процессор, но не готов расставаться с многогигабайтным комплектом оперативной памяти. Очень вменяемый по деньгам вариант системной платы, использующий особенность процессоров Skylake-S отлично работать как с DDR4, так и с DDR3. Компания Intel и прочие производители в основной массе клепают платы под DDR4, дабы побыстрее вытеснить с рынка устаревающую DDR3 память. Причины такого хода ясны как день: «мои дети не могут ждать, пока ты захочешь сменить оперативку» и прочие прелести капитализма. К счастью, остаются еще нормальные продукты, ориентированные на рядового пользователя, считающего деньги.

Системные платы под Skylake: Вам офисного работягу или хардкорного геймера?

Несмотря на бюджетный сектор, обделенной плату H170-HD3 DDR3 не назвать: есть и SATA Express, и M.2, и по два слота расширения каждого типа. Олдскульным пользователям на радость снова даны PCI разъемы под устаревающие, но рабочие платы расширения. Предусмотрены 14 USB, восемь из которых 3.0 версии. В общем, очень практичная плата без наворотов и завышенной цены.

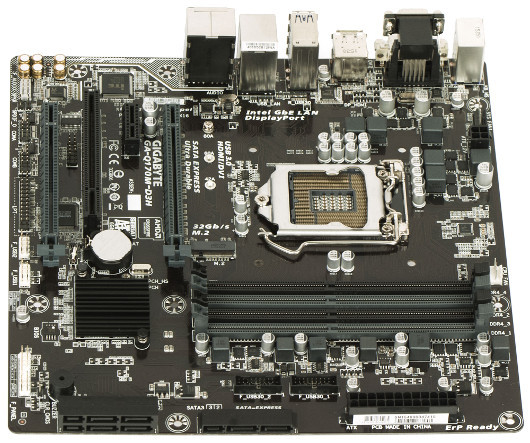

GIGABYTE Q170M-D3H

С чего начали — тем и заканчиваем: сравнительно недорогой продукт mATX формата. Одного взгляда на него достаточно, чтобы опознать плату «офисного» формата: четыре слота расширения, обилие видеовыходов, простая подсистема питания без радиаторов. Зачем-то оставили SATA Express в трех экземплярах и второй PCi-Ex16, на который все так же заведено четыре линии. Судя по неплохому звуку, Q170M-D3H может позиционироваться для сборки игровой системы самого начального уровня, когда денег хватает лишь на базовые компоненты или когда системник комплектуется постепенно: сначала — системная плата с процессором и памятью, потом — видеокарта, а через месяц, с зарплаты, — хороший SSD. Тоже вариант, причем вполне рабочий.

Системные платы под Skylake: Вам офисного работягу или хардкорного геймера?

Как и полагается недорогому решению, с разгоном плоховато. Да и вряд ли покупатели такой платы будут часто им пользоваться. Прежние времена, когда увлеченный «железом» народ бежал в магазин за удачными платами и разгонял на них средние процессоры до уровня флагманов (сразу же в памяти всплывает в памяти Epox 8RDA-E + Barton 2500+), уже прошли. С одной стороны, Intel не против разгона, с другой — жестко ранжирует оверклокерские платы наборами системной логики.

Системные платы под Skylake: Вам офисного работягу или хардкорного геймера?



Итоги

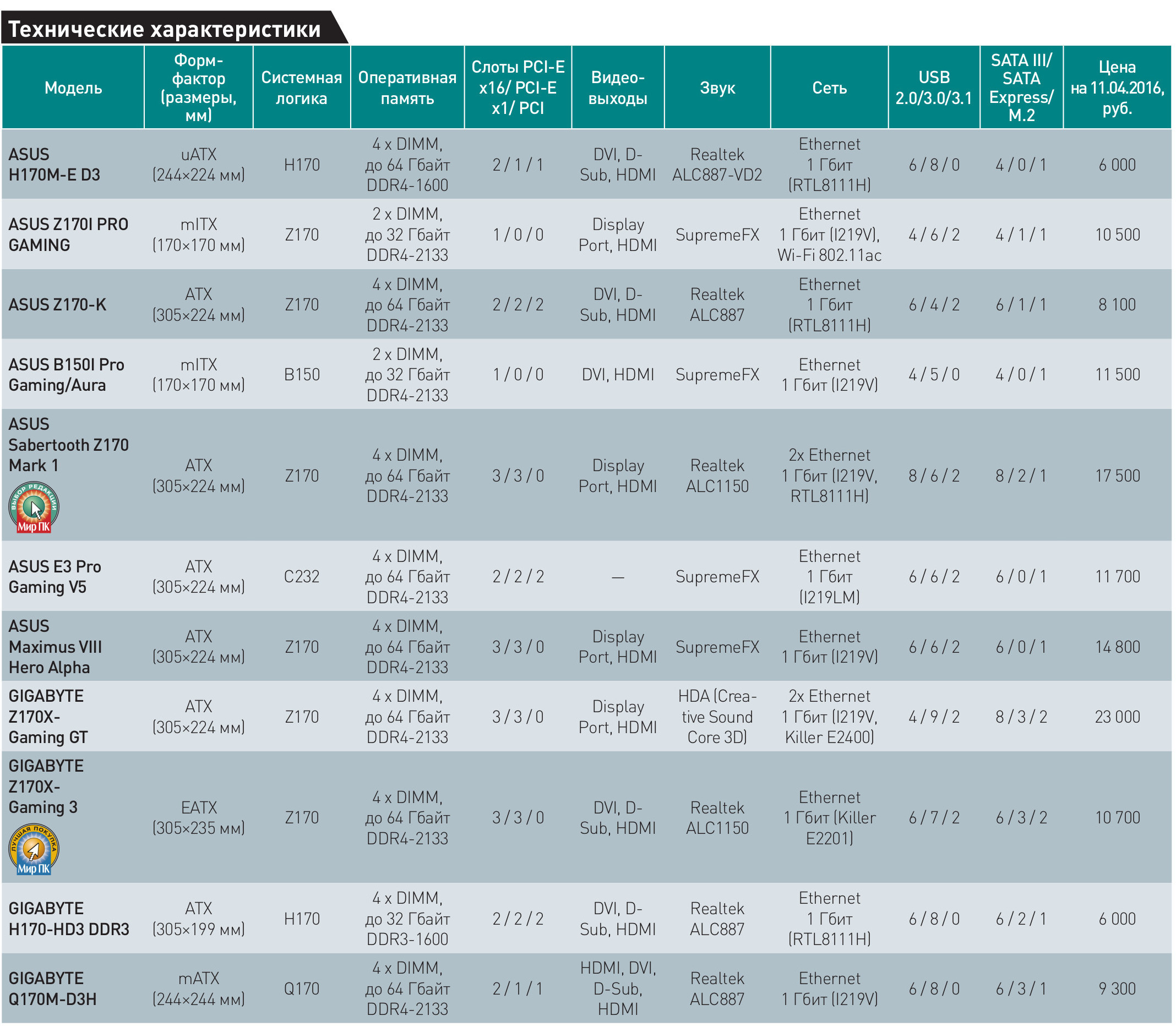

В заключение кратко о каждой из рассмотренных плат.

ASUS H170M-E D3 — недорогое mATX решение для систем начального уровня, не перегруженное функциями, но с набором базовых фирменных плюшек ASUS.

ASUS Z170I PRO GAMING — богато нафаршированная mITX плата для компактной и мощной игровой системы.

ASUS Z170-K — простой вариант для тех, кому чужды разгон и всякий тюнинг, и кто во главу угла ставит стабильную работу и обилие слотов под платы расширения.

ASUS B150I Pro Gaming/Aura — mITX решение для игромана-моддера. Плата проще, чем Z170I PRO GAMING, но топовые процессоры «держит» без труда.

ASUS Sabertooth Z170 Mark 1 — практически идеальная плата для оверклокера: продуманная, с запасом прочности (как механической, так и «электрической»), имеющая отлично структурированный BIOS с обилием настроек. При этом она еще и не самая дорогая из протестированных. Считаю, что она получила звание «Выбор редакции» заслужено.

ASUS E3 Pro Gaming V5 — любителям серверных процессоров и геймерам посвящается. Хороший выбор для создания средней игровой машины.

ASUS Maximus VIII Hero Alpha — снова многоцветная иллюминация в угоду геймерам, бонусом к ней — удобные мелочи для тюнинга и разгона.

GIGABYTE Z170X-Gaming GT — богато навороченная игровая системная плата с обилием фирменных решений. Качественный звук, доработанные слоты PCI-Ex16, хорошая подсистема питания и приятный внешний вид. Но за такую красоту придется раскошелиться.

GIGABYTE Z170X-Gaming 3 — начальный вариант игровой системной платы по версии Gigabyte. Цена не кусается, базовые фирменные навороты сохранены. Золотая середина по соотношению цена/навороты.

GIGABYTE H170-HD3 DDR3 — здесь практичность поставлена во главу угла. Есть все необходимое для перехода на платформу LGA 1151 с минимальными финансовыми потерями. Разных интерфейсов и разъемов — в самый раз для построения многофункционального десктопа. За это получает медаль «Выбор покупателя»

GIGABYTE Q170M-D3H — дороговато для офисного решения, да и набор разъемов указывает на сектор повыше. Но если абстрагироваться от цены модели, трех SATA Express и двух PCi-Ex16, то она так и просится в «компьютер для школы». Итоговый вердикт — нишевое решение.
