Как правило, современные маршрутизаторы, предназначенные для создания домашней сети, поддерживают подключение четырех устройств, хотя сейчас этого становится явно недостаточно. «Умные» телевизоры и холодильники, накопители и мультимедиа-комбайны, компьютеры, телефоны, принтеры… , требующие сетевых подключений, буквально заполонили квартиры и дома наших соотечественников. Всего и не перечесть.

На помощь придут коммутаторы — устройства, позволяющие увеличить число доступных портов, сохранив при этом максимальную скорость работы сети. Стоят они недорого, благо появление на рынке большого количества высокоинтегрированных чипов, представляющих собой готовые гигабитные решения, значительно упростило разработку и изготовление коммутаторов, что привело к быстрому снижению стоимости подобных изделий.

Конечно, можно обойтись либо более дешевым 100-Мбит коммутатором, либо вообще воспользоваться беспроводным подключением, столь популярным сейчас. Однако на самом деле достойной альтернативы проводным соединениям пока нет, особенно если речь идет о скоростных линиях передачи, способных выдерживать значительные нагрузки, такие как копирование файлов большого объема или просмотр высококачественных видеофильмов.

Для тестирования мы отобрали шесть моделей гигабитных коммутаторов разных ценовых диапазонов, доступных практически в любом компьютерном магазине. Давайте посмотрим, насколько они хороши.

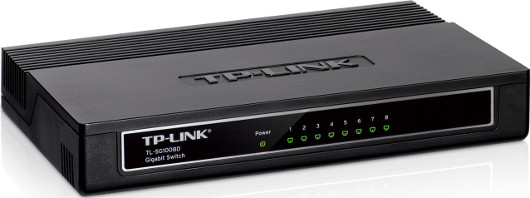

Расширяем сеть: Тестирование гигабитных коммутаторовTP-LINK TL-SG1008D (средняя цена — 1500 руб.)

Данный коммутатор заключен в черный пластиковый корпус, снабженный многочисленными отверстиями для улучшения вентиляции. Качество сборки аппарата достаточно высокое, да и дизайн достаточно хорош, чтобы поставить его на видном месте.

Расширяем сеть: Тестирование гигабитных коммутаторов

На передней панели расположены восемь разъемов индикаторов портов, позволяющих определять сетевую активность и установленную скорость соединения, а также светодиод питания. А на задней стороне устройства находятся восемь портов RJ-45 (порты 10Base-T/100Base-TX/1000Base-T), а также коннектор для внешнего блока питания..

Коммутатор не имеет отдельного выключателя, он включается сразу после подачи питания. Охлаждение пассивное — вентиляторов в корпусе не установлено.

Базовым элементом конструкции является 8-портовый коммутатор BCM5398KPBG компании Broadcom. В качестве физического уровня используются 4-портовые приемопередатчики G48201SNG. Имеющиеся у BCM5398KPBG возможности настройки не используются.

Коммутатор показал высокую скорость передачи данных во всех тестах, хотя при увеличении числа подключенных групп незначительно падала производительность.

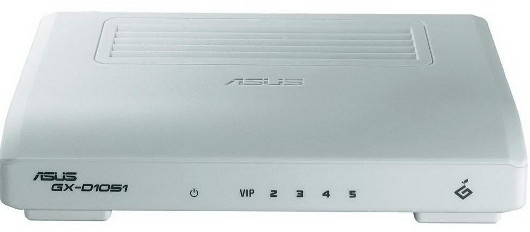

ASUS GX-D1051 (средняя цена — 1500 руб.)

Эта миниатюрная модель ASUS GX-D1051 имеет пластмассовый корпус светло-серого цвета. Ее можно и поставить на стол, и прикрепить к стене. Кроме того, в основание коммутатора вмонтированы два кусочка магнитной резины, благодаря чему его легко закрепить на любой стальной поверхности, например на боковой стенке корпуса сервера или ПК, не поцарапав поверхность.

Расширяем сеть: Тестирование гигабитных коммутаторов

На передней панели установлены индикатор подключения питания и индикаторы портов, с помощью которых определяются сетевая активность, установленная скорость соединения и режим передачи (дуплекс или полудуплекс).

На задней панели — пять разъемов RJ-45 (порты 10Base-T/100Base-TX/1000Base-T) и гнездо для подключения внешнего блока питания.

Коммутатор имеет пассивное охлаждение и потому работает бесшумно. Большое количество отверстий способствуют лучшей циркуляции воздуха внутри устройства и обеспечивают хорошее охлаждение. Нормальный тепловой режим поддерживается также посредством интеллектуальной схемы управления энергопотреблением.

Устройство изготовлено на основе микросхемы производства ASIX Electronics — коммутатора AX88178, однако возможности настройки не используются.

Во всех тестовых режимах коммутатор показал довольно высокую производительность. Как и у большинства рассмотренных здесь коммутаторов, при увеличении количества подключенных рабочих групп наблюдалось снижение общей скорости передачи данных.

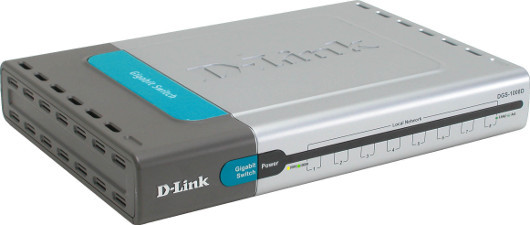

D-Link DGS-1008D (средняя цена — 2000 руб.)

Устройство DGS-1008D выполнено в пластмассовом корпусе, имеющем традиционные для продуктов компании D-Link форму и расцветку. Конструкция корпуса допускает как настольное его размещение, так и крепление к стене.

Расширяем сеть: Тестирование гигабитных коммутаторов

На передней панели, за полупрозрачной вставкой, расположены индикатор подключения питания и индикаторы портов (по два на каждый порт), позволяющие узнавать сетевую активность и установленную скорость соединения. На задней панели находятся восемь разъемов RJ-45 (порты 10Base-T/100Base-TX/1000Base-T) и гнездо подключения внешнего блока питания.

Коммутатор, имеющий пассивное охлаждение, работает бесшумно, а значительное количество отверстий улучшает циркуляцию воздуха внутри устройства.

Модель изготовлена на основе микросхем производства Marvell: 4-портовых приемопередатчиков 88E1145 и 8-портового коммутатора 88E6181. Возможности настройки, имеющиеся у 88E6181, не используются.

При включении устройства активируется функция проверки кабелей (Cable Diagnostic function), определяющая основные неполадки в кабельном соединении, такие как обрыв цепи на любом из контактов, короткое замыкание между проводниками и возрастание сопротивления терминатора (более 100 Ом). Функция работает только тогда, когда к аппарату подключено гигабитное устройство.

Коммутатор показал неплохую скорость передачи данных, хотя и не смог опередить других участников данного обзора.

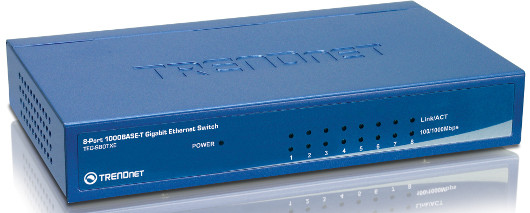

TRENDnet TEG-S80TXE (средняя цена — 1900 руб.)

Выполненный в миниатюрном металлическом корпусе коммутатор можно только ставить на стол, подвешивать его на стену нельзя — крепление для этого не предусмотрено.

Расширяем сеть: Тестирование гигабитных коммутаторов

На передней панели устройства имеются восемь разъемов типа RJ-45 (порты 10Base-T/100Base-TX/1000Base-T), индикатор подключения питания и индикаторы портов (по три на каждый порт), показывающие сетевую активность и установленную скорость соединения. На задней панели есть лишь гнездо для подключения внешнего блока питания.

Базовым элементом конструкции является 8-портовый коммутатор AX88658AB производства компании ASIX. В качестве физического уровня используются 4-портовые приемопередатчики B5014RA1KFB. Возможности настройки, имеющиеся у AX88658AB, не используются.

Благодаря пассивному охлаждению, устройство функционирует бесшумно. В тестах с небольшим числом одновременно работающих пар оно показало хорошие результаты, однако с ростом нагрузки немного уступило конкурентам. В тесте с постепенным подключением рабочих станций о тставание началось при подсоединении шестого компьютера.

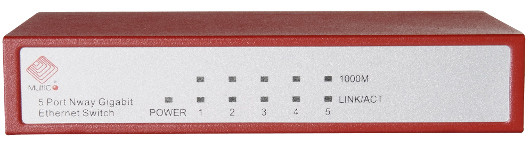

Multico EW-2005V (средняя цена — 2000 руб.)

Этот небольшой аппарат в пластиковом корпусе допустимо как установить на столе, так и подвесить. На его корпусе выполнены отверстия для установки кронштейнов (правда, в комплект поставки они не входят) с целью монтажа в 10- или 19-дюймовую стойку.

Расширяем сеть: Тестирование гигабитных коммутаторов

Коммутатор не имеет встроенного блока питания, разъем для подключения внешнего источника вынесен на боковую сторону. Благодаря пассивному охлаждению, аппарат работает абсолютно бесшумно.

На передней панели расположены пять индикаторов портов (по два светодиода на каждый порт) для определения сетевой активности и установленной скорости соединения, на задней — пять разъемов RJ-45 (порты 10Base-T/100Base-TX/1000Base-T).

Базовым элементом конструкции служит 5-портовый контроллер BCM5385 компании Broadcom. Для четырех портов все элементы физического уровня встроены в BCM5385, а для пятого используется дополнительный одноканальный приемопередатчик B5011A1KQM. Имеющиеся у BCM5385 возможности настройки не используются.

Коммутатор показал неплохие скоростные показатели, однако они оказались чуть ниже, чем у других участников обзора.

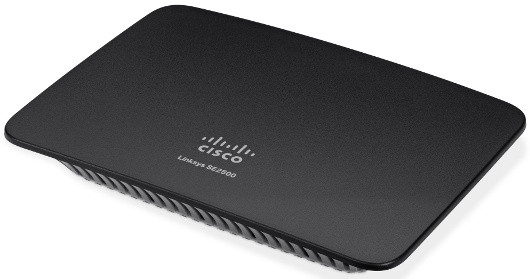

Linksys SE2500 (средняя цена — 2500 руб.)

Корпус данной модели из пластика имеет округлые формы, что несколько непривычно. В центре черной крышки сделан рельефный логотип. На передней панели за прорезями вентиляции скрывается ряд индикаторов — по одному на каждый из восьми портов и отдельный для питания. Сами порты занимают всю заднюю панель, туда же выведено и гнездо для внешнего адаптера. Отверстия для вентиляции выполнены на боковых сторонах и в основании, в центре которого размещена информационная наклейка, дублирующая сведения с наклейки на упаковке.

Расширяем сеть: Тестирование гигабитных коммутаторов

Устройство можно только ставить на стол. Винты для крепления крышки скрыты под резиновыми ножками. Базовым элементом конструкции является 8-портовый коммутатор RTL8169S-32 компании Realtek. Микросхемы физического уровня закрыты радиаторами. Имеющий пассивное охлаждение аппарат работает бесшумно. А вот количества отверстий для циркуляции воздуха, на наш взгляд, оказалось явно недостаточно — при высокой нагрузке он заметно нагревался.

Расширяем сеть: Тестирование гигабитных коммутаторов

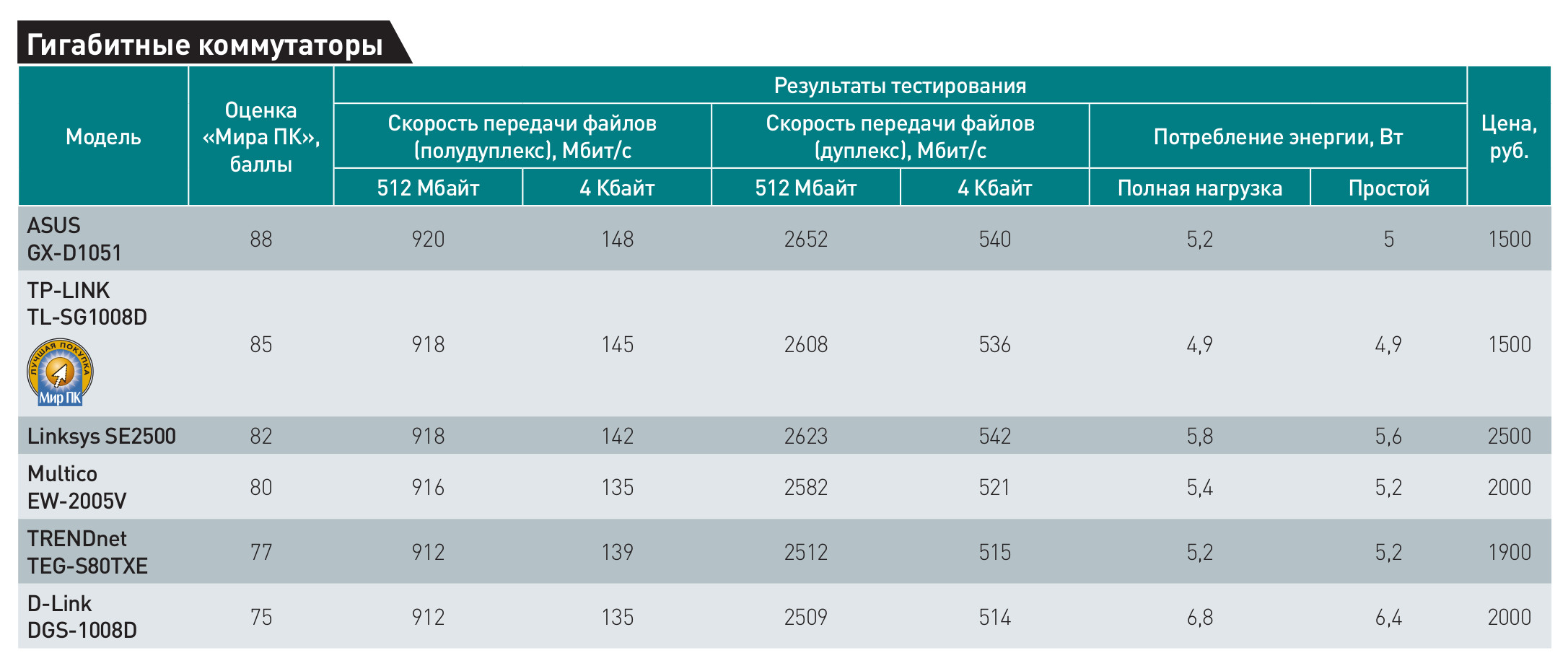

Итоги

Стоит признать, что нам понравились все модели, участвовавшие в тестовых испытаниях. Несомненно, каждая из них сможет существенно расширить возможности домашней сети, объединив различные устройства, требующие проводного подключения.

Конечно, у всех протестированных моделей обнаружились как достоинства, так и недостатки, главным из которых было снижение скорости работы при увеличении числа групп пользователей. Поэтому на сей раз от присуждения традиционной награды «Выбор редакции» мы решили воздержаться.

«Лучшей покупкой» мы посчитали модель TP-LINK TL-SG1008D, имеющую неплохую функциональность при более чем гуманной цене.
