На современном рынке графических адаптеров появились новые игроки — компания NVIDIA выпустила в свет очередную линейку видеокарт серии GeForce GTX 960. Казалось бы, для настоящих игроманов наступили счастливые времена и любимые игрушки наконец-то начнут просто летать, причем за относительно небольшие деньги.

В новом поколении GeForce используется 28-нм графический процессор GM206-300 с архитектурой Maxwell, разработанный для решений среднего ценового диапазона. В конфигурации для GeForce GTX 960 ускоритель включает два графических кластера, каждый из которых содержит по восемь потоковых мультипроцессоров. GK206 содержит 1024 вычислительных блоков, 32 блока растеризации и 64 текстурных модуля. Кроме того, повышена тактовая частота, которая теперь составляет 1127 МГц (референсный вариант). При этом среднее значение динамического ускорения GPU Boost возросло до 1178 МГц.

Улучшилась и энергоэффективность — заявленный уровень TDP составляет 120 Вт. Следовательно, для подключения дополнительного питания используется всего один 6-контактный разъем, а требования к мощности БП понижены до 450 Вт. По этой причине вряд ли понадобится заменять имеющийся блок.

Итак, давайте посмотрим, какие преимущества имеют видеокарты нового поколения. Мы решили протестировать шесть видеокарт NVIDIA GTX серий 960 и 760 и оценить, насколько они различаются по производительности.

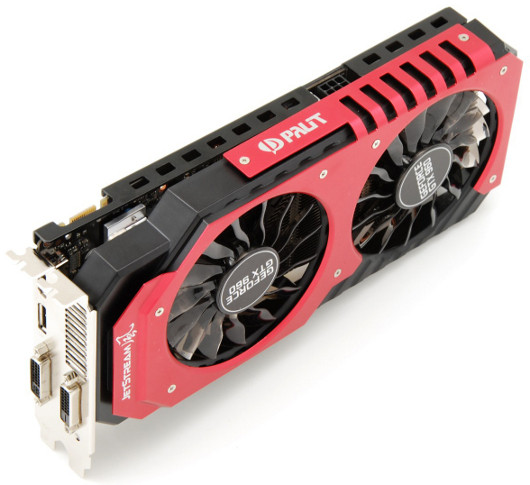

Palit GeForce GTX 960 Super JetStream (средняя цена — 14 400 руб.)

Эта видеокарта поставляется в коробке черно-зеленой цветовой гаммы. Упаковка отличается не только обилием сведений о преимуществах видеокарты, но и высоким качеством полиграфии. Из ключевой информации, расположенной на лицевой стороне коробки, стоит отметить объем и тип используемой видеопамяти, поддержку GPU Boost 2.0, NVIDIA SLI и ряда других технологий.

Смена поколений: Видеоплаты среднего ценового диапазона

Комплектация неплохая — к видеодаптеру прилагаются инструкция по быстрой установке, диск с ПО, переходник питания и переходник с DVI на D-SUB.

Система охлаждения состоит из двух вентиляторов диаметром 90 мм. Остальная ее часть скрыта под пластиковым кожухом. Когда нет нагрузки, частоты графического ядра и памяти автоматически понижаются, что снижает энергопотребление и тепловыделение. Вентилятор работает практически бесшумно, а температура графического ядра не превышает 36 о С. Дополнительное питание модель получает по 6-контактному разъему.

В основе видеоадаптера лежит графический чип NVIDIA GM206 (Maxwell) в модификации GM206-300, произведенный по 28-нм техпроцессу. Он включает 1024 вычислительных блока, 32 блока растеризации и 64 текстурных модуля. Частота графического ядра оказалась повышена по сравнению с рекомендаций NVIDIA — ее значение составляет 1279 МГц. А благодаря поддержке технологии GPU Boost, в турборежиме она достигает 1342 МГц.

Объем видеопамяти равен 2 Гбайт. Всего на плате находятся четыре чипа производства компании Samsung. Микросхемы имеют маркировку K4G41325FC-HC28, и согласно документации их частота равна 7 ГГц. Обмен данными между графическим ядром и памятью осуществляется через 128-битную шину.

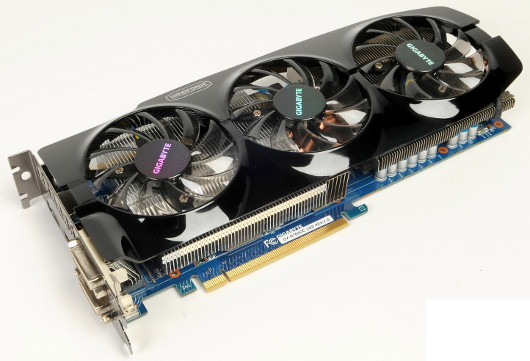

Gigabyte GV-N760OC-2GD (средняя цена — 14 200 руб.)

Дизайн упаковки этого графического адаптера выполнен в типичном для компании стиле. В его оформлении преобладают голубой и черный цвета. На лицевой стороне расположены уведомления о наличии 2-Гбайт видеопамяти стандарта GDDR5, графического ядра GeForce GTX 760 и о его заводском разгоне, а также, конечно, об установке фирменной системы охлаждения WINDFORCE 3X. В комплект поставки входят диск с драйверами и фирменным ПО, небольшое руководство по быстрой установке видеокарты, а кроме того, переходники с пары Molex-разъемов на один шестиконтактный и с двух Molex на один восьмиконтактный.

Смена поколений: Видеоплаты среднего ценового диапазона

За охлаждение отвечает фирменная система WINDFORCE с технологией Triangle Cool. При этом пластины, из которых состоит радиатор, соединены между собой алюминиевыми перегородками в форме треугольника, расширяющегося к нижней части радиатора. Благодаря этому, потоки воздуха, формирующиеся тремя 100-мм вентиляторами, после прохождения через ребра радиатора расходятся в разные стороны от платы, не нагревая ее поверхность.

«Сердцем» аппаратной начинки платы является графический процессор NVIDIA GK104-225-A2, произведенный по 28-нм техпроцессу. Он который состоит из шести активных SMX-блоков, 1152 ядер CUDA и 32 блоков растеризации. Плата изначально получила ощутимый заводской разгон. В частности, базовая тактовая частота графического процессора повышена до 1085 МГц, причем в штатном режиме тактовая частота GPU зачастую возрастает до 1215 МГц и очень редко снижается во время обычной игровой нагрузки.

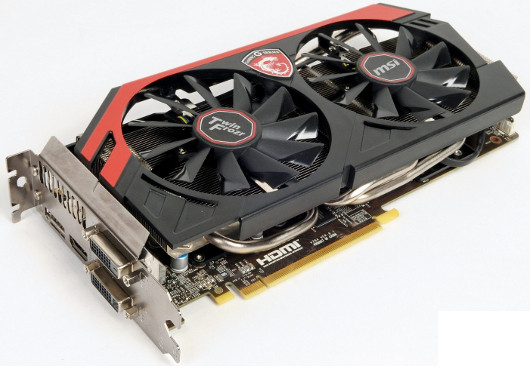

MSI N760 TF 2GD5/OC (средняя цена — 14 100 руб.)

Модель MSI N760 TF 2GD5/OC поставляется в довольно крупной коробке с преобладанием черного и красного цвета, на лицевой стороне которой приведены основные технические особенности: наличие заводского разгона, модифицированной системы охлаждения Twin Frozr, а также 2-Гбайт видеопамяти типа GDDR5. Комплект поставки стандартен: сама видеокарта, два переходника питания PCI-E, инструкция, диск с драйверами и программным обеспечением, переходник DVI-VGA.

Смена поколений: Видеоплаты среднего ценового диапазона

Модифицированная система охлаждения Twin Frozr IV основана на тепловых трубках. Контакт с ядром осуществляется посредством медного основания, тепло от которого распределяется на основном радиаторе, обдуваемом двумя 90-мм вентиляторами.

Версия GeForce GTX 760 компании MSI отличается от референса разгоном GPU. В данном случае базовая частота процессора повышена с 980 до 1020 МГц, а среднее значение ускорения находится на уровне 1085 МГц. Память работает на рекомендованных 6008 МГц.

Специально для любителей разгона компания MSI разработала специальную утилиту под названием Gamming App. Это приложение очень просто в использовании — небольшое интерфейсное окно содержит три кнопки, позволяющие выбрать различные режимы работы графического адаптера.

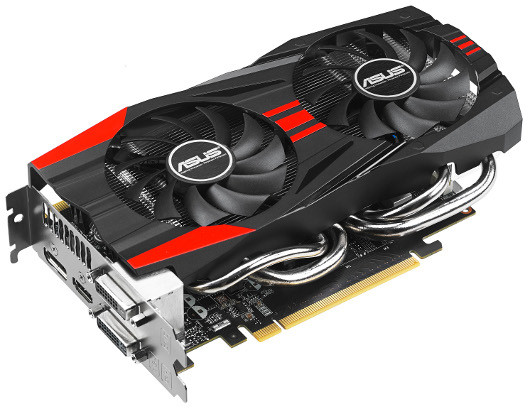

ASUS GTX 760 DirectCU II OC (средняя цена — 14 300 руб.)

Упаковка этой видеокарты привычна для линейки компании ASUSTeK: замысловатый рисунок со следами когтей неведомой зверушки, краткие технические характеристики, набранные некрупным зеленым шрифтом, и, разумеется, большой логотип компании, украшающий верхнюю часть коробки.

Смена поколений: Видеоплаты среднего ценового диапазона

Плата запечатана в антистатический пакет, вложенный в картонный зажим. К видеоадаптеру приложены переходник питания, брошюрка, посвященная выбору БП, и, конечно, диск с ПО.

Графический чип работает на частоте 1006 МГц (вместо штатных 980 МГц). Причем среднее значение авторазгона находится на уровне 1072 МГц, тогда как у референсных моделей данный параметр составляет 1033 МГц. Адаптер оснащен видеопамятью стандарта GDDR5 общим объемом 2 Гбайт. Она набрана с помощью восьми чипов по 256-Мбайт каждый производства компании Hynix H5GQ2H24AFR-R0C, рассчитанных, согласно спецификации, для функционирования на 6000 МГц. Микросхемы размещены с обеих сторон печатной платы, по четыре на каждой. Они охлаждаются путем естественной конвекции.

Модель оборудована пятиканальным (4+1) стабилизатором питания, который управляется контроллером Richtek RT8867A. Причем применяется улучшенная элементная база, соответствующая фирменной концепции Super Alloy Power.

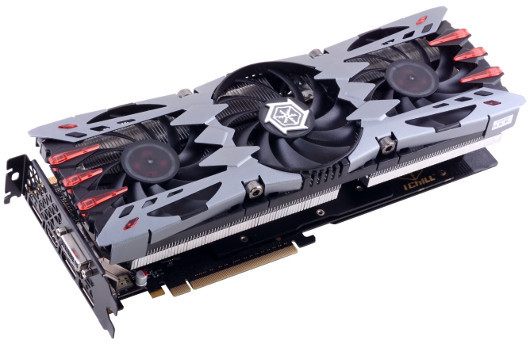

Inno3D GeForce GTX 960 Ultra (средняя цена — 16 000 руб.)

Данная плата упакована в объемную коробку, оформленную в стиле хай-тек. На ее оборотной стороне помещены несколько иллюстраций по мотивам актуальных компьютерных игр и краткое описание особенностей видеокарты.

Смена поколений: Видеоплаты среднего ценового диапазона

Наряду с самим видеоускорителем в коробку вложены инструкция по установке, вспомогательная брошюра по выбору подходящего блока питания, переходник с DVI на D-SUB, переходник питания с Molex на PCI-Express, а также фирменный коврик для компьютерной мыши.

Выходов пять: три разъема DisplayPort, а также HDMI и DVI.

Плата Inno3D GTX 960 Ultra работает на частоте 1329 МГц, что на 206 МГц превышает показатели референса. Объем памяти составляет 2 Гбайт, она реализована посредством четырех микросхем K4G41325FC-HC28 производства компании Samsung.

Примененная система охлаждения HerculeZ X3 Air Boss предусматривает рассеивание горячего воздуха внутри корпуса. В ее основе лежит массивный радиатор, состоящий из пяти тепловых трубок. При этом пластины охлаждаются путем обдува сразу тремя вентиляторами.

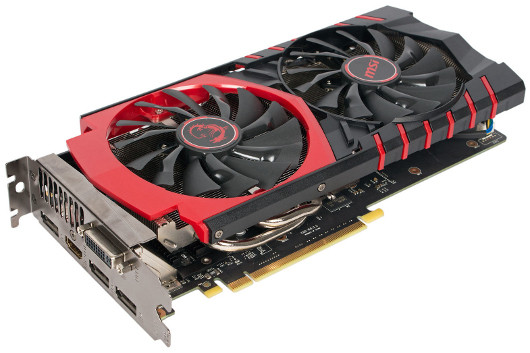

MSI GTX 960 GAMING 2G (средняя цена — 14 500 руб.)

Видеокарта поставляется в достаточно крупной коробке, традиционно украшенной головой и другими частями тела дракона. На верхней крышке размещена основная информация, в том числе объем и тип используемой видеопамяти, наличие поддержки NVIDIA SLI, а также ряда других технологий.

Смена поколений: Видеоплаты среднего ценового диапазона

Набор включает в себя саму видеокарту, диск с ПО, переходник питания, адаптер DVI-D-SUB и краткую инструкцию по эксплуатации.

Эта видеокарта отличается от эталонной GeForce GTX 960 не только альтернативной системой охлаждения, но и наличием существенного заводского разгона графического ядра. В отличие от рекомендованного значения в 1127 МГц, она работает на частоте в 1216 МГц, что с учетом технологии GPU Boost дает среднее значение, равное 1279 МГц.

Система стабилизатора питания включает четыре фазы. Силовые элементы расположены со стороны интерфейсной панели, они дополнительно охлаждаются небольшим алюминиевым радиатором.

Видеопамять общим объемом 2 Гбайт состоит из четырех чипов производства компании Samsung емкостью по 512 Мбайт каждый. Обмен данными между графическим ядром и памятью осуществляется через 128-битную шину.

Система охлаждения Twin Frozr V имеет достаточно крупный радиаторный блок, построенный на основе трех тепловых трубок. За обдув радиатора отвечают два 100-мм вентилятора, оснащенные специальными лопастями (Torx), что позволяет увеличить воздушный поток.

Набор выходов на задней панели стандартен — DVI-I, HDMI 2.0 и три полноформатных DisplayPort 1.2.

Смена поколений: Видеоплаты среднего ценового диапазона

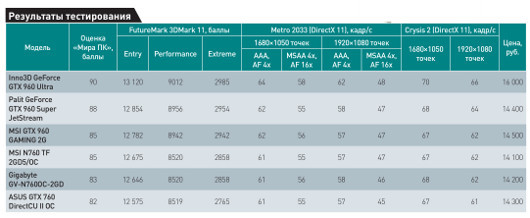

Итоги

Тестирование завершено, пора подвести итоги. Наши испытания показали, что выигрыш в производительности по сравнению с предыдущей линейкой минимален, поэтому владельцам GTX 760 сейчас вряд ли имеет смысл переходить на Maxwell. В то же время в плане апгрейда устаревшей системы карты GTX 960 окажутся более интересны, ибо при той же стоимости новый чипсет предлагает куда лучшее энергопотребление.
