Прохлада в доме

Александр Динаев

«Мир ПК»

При сборке компьютера далеко не последнюю роль играет корпус. Его выбор определяется большим количеством факторов, с которыми столкнется обладатель ПК. Так, многие отдают предпочтение красивому внешнему виду и не задумываются о внутреннем исполнении, от которого зависит как удобство сборки, так и то, насколько хорошо будут охлаждаться все компоненты. Охлаждение современного ПК — комплексный процесс, и в нем важную роль играет создание приемлемой термальной обстановки внутри системного блока. Так, даже самый мощный процессорный кулер не способен обеспечить необходимое охлаждение, если оставить его без притока забортного воздуха. Поэтому во многих современных корпусах предусмотрены уже в базовой комплектации несколько вентиляторов. Расположены они в передней и задней части корпуса, работают на вдув и выдув. А если вентиляторы не установлены (многие производители выбор и покупку вентиляторов полностью перекладывают на покупателя либо размещают лишь один -- в задней части корпуса), то их явно стоит там разместить, чтобы избежать проблем. Мы рассмотрим несколько моделей корпусов для ПК, а заодно проверим, насколько при работе хороша в них термальная обстановка.



Методика тестирования

Для проведения испытаний в каждой из моделей была собрана система, состоящая из процессора Intel Core i5 2500K со штатным охладителем, системной платы ASRock Z68 Extreme 4, 4-Гбайт ОЗУ типа DDR3, 640-Гбайт жесткого диска Western Digital, блока питания Enermax Revolution на 840 Вт. При их оценке учитывались качество исполнения и удобство сборки. Кроме того, были проведены температурные исследования.

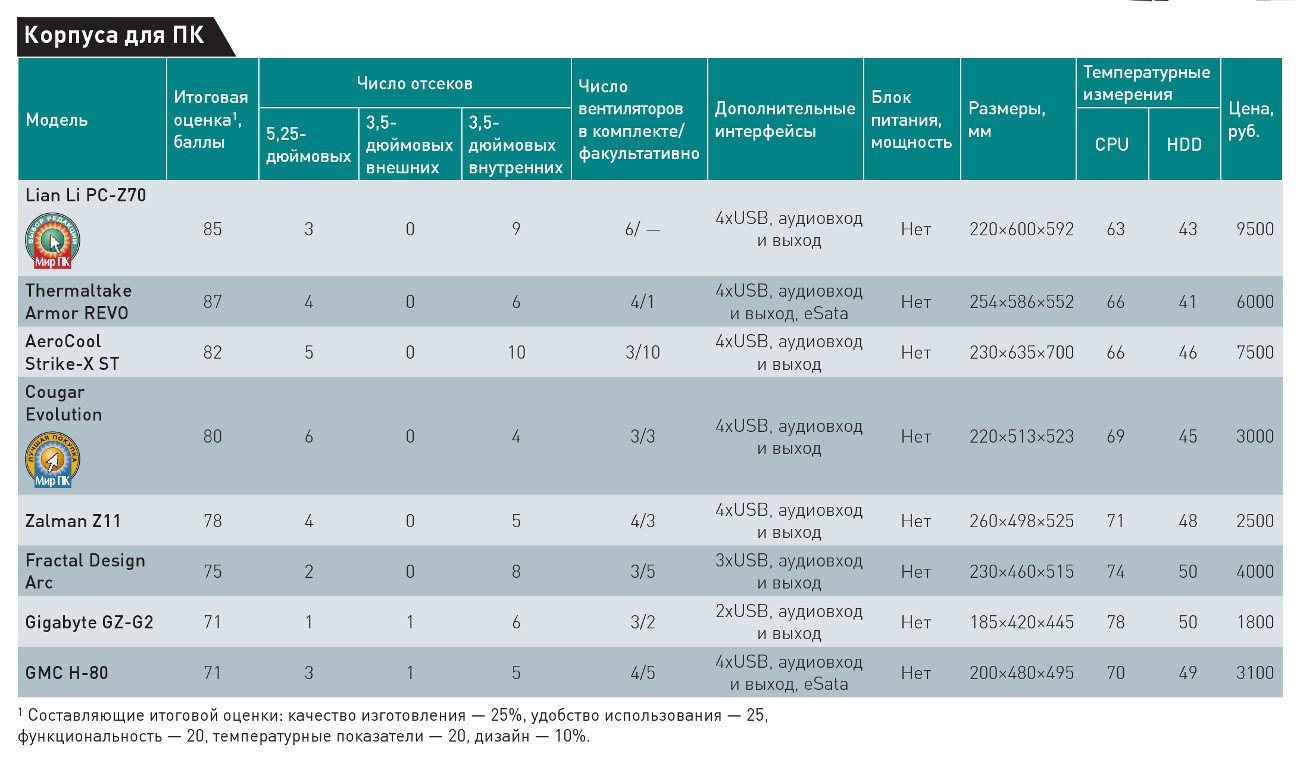

Для того чтобы тестируемым моделям были обеспечены одинаковые условия, в помещении поддерживалась постоянная температура 24 °С. Для мониторинга температуры использовалась утилита SpeedFan 4.46. Чтобы уменьшить погрешность измерений, производился дополнительный контроль с помощью системы мониторинга NZXT, считывающей данные с пяти термопар, закрепленных в различных местах. Разогрев процессора осуществлялся с применением программы OCCT 4.0.0., а нагрузку на жесткий диск обеспечивала утилита IOMeter (тест Access time). Измерения трижды выполнялись на закрытом стенде. Полученные усредненные результаты приведены в таблице.

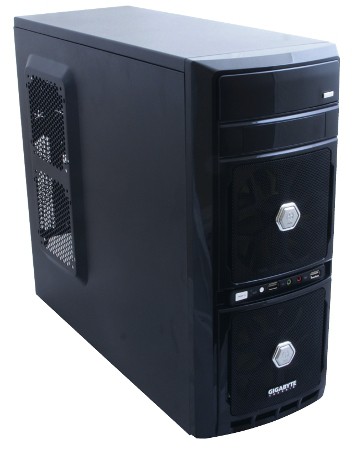

Gigabyte GZ-G2

Специалисты компании Gigabyte серьезно поработали над внешним видом своего устройства. Его фронтальную часть они сделали глянцевой, а под сетчатыми вставками разместили два вентилятора, работающих на вдув, которые можно оставить выключенными, ведь чистить их -- удовольствие ниже среднего. А в случае, если они все-таки понадобятся, достаточно нажать на кнопки, расположенные в центре панелей. Жаль только, что не предусмотрена ручная регулировка оборотов.

Прохлада в доме

В корпусе установлены три вентилятора: один -- на выдув в хвостовой части, пара -- на вдув в передней. Дополнительно разрешается установить еще два. Чтобы корпус выглядел внушительнее, его боковины сделаны выгнутыми. Блок питания устанавливается в нижней части. Его посадочное гнездо снабжено фильтром, но почему-то несъемным. Для монтажа большинства элементов потребуется отвертка. Качество внутренней отделки можно оценить на четыре, острые кромки практически не встречаются.

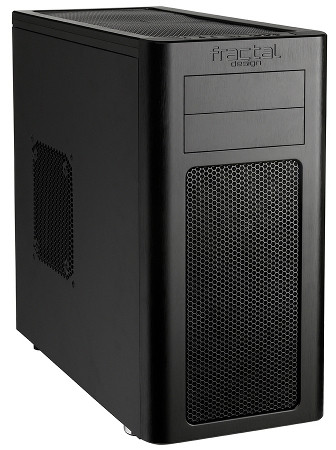

Fractal Design Arc

Данная модель следует все еще сохраняющей актуальность моде на черные корпуса. Ее стенки сделаны из довольно толстого по современным меркам стального листа, потому не дребезжат и не шатаются. В передней части установлен лишь один вентилятор, работающий на вдув. В задней и верхней частях также размещено по тихому охладителю. Скорость их вращения возможно регулировать, не вскрывая каждый раз корпус.

Прохлада в доме

Все вентиляторы объединены в единую систему, а регулятор выведен с тыльной стороны. Стоит отметить, что в эту не очень большую модель можно дополнительно поместить еще пять вентиляторов. Внутреннее «железо» ПК вполне удобно размещается. Жесткие диски крепятся в специальные корзины, расположенные перпендикулярно корпусу, где фиксируются защелками. А остальные элементы придется монтировать, прибегая к отвертке.

Блок питания пользователь должен приобрести самостоятельно, для поддержания лучшего температурного баланса он крепится в нижней части, снабженной большим съемным сетчатым фильтром.

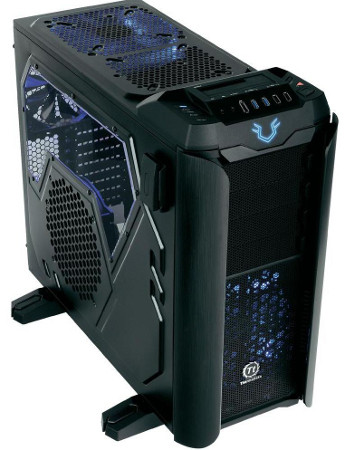

Thermaltake Armor REVO

Компания Thermaltake хорошо известна как создатель качественных корпусов. Вот и очередная ее новинка заслуживает пристального внимания.

Модель Thermaltake Armor REVO пришла на смену отлично зарекомендовавшей себя Thermaltake Armor+.

Прохлада в доме



Ее дизайн изменился в лучшую сторону — привлекательно выглядят рубленые грани лицевой панели и синяя светодиодная подсветка. Боковая стенка корпуса имеет окно, в котором видны элементы ПК.

Корпус оптимизирован для работы с 2,5- и 3,5-дюймовыми внешними накопителями (SSD, HDD). В его верхней части предусмотрено специальное посадочное гнездо, обеспечивающее возможность горячей замены. Кроме того, имеется множество разъемов подключения, в том числе и стремительно набирающий популярность USB 3.0. За качественное охлаждение компонентов отвечают сразу четыре больших и тихих вентилятора, расположенных в различных частях корпуса. К тому же позволительно установить еще один. Если и этого окажется недостаточно, можно дополнительно поместить жидкостную систему охлаждения, для шлангов которой предусмотрены отверстия.

Удобство монтажа компонентов ПК на высоте — большинство из них пристегиваются защелками и размещаются на специальных салазках.

Поддерживается установка видеокарт длиной до 33 см.

Блок питания придется приобретать отдельно. Он устанавливается в нижней части для лучшей вентиляции.

Для повышения устойчивости корпус снабжен выдвижными ножками-ластами.

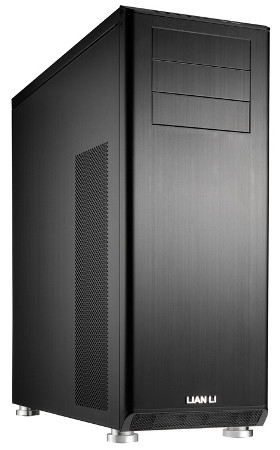

Прохлада в домеLian Li PC-Z70

Если большинство производителей делают свои корпуса в основном из стали, то компания Lian Li довольно широко применяет алюминий, который не только имеет существенно меньший удельный вес, но и обладает большей теплопроводностью. Не стала исключением из этого правила и данная модель. Как и многие другие участники обзора, она получилась довольно громоздкой. Алюминиевый корпус окрашен в привычный черный цвет.

Прохлада в доме

Правда, на общем фоне выделяются блестящие серебристые ножки, обеспечивающие устойчивость конструкции. Поддон для системной платы изобилует отверстиями, через которые можно протягивать кабели или шланги системы жидкостного охлаждения.

Отсеки PCI защищены заглушками, сами платы удобно закрепляются защелками. Доступ в корзину для жестких дисков открывается только после снятия передней панели. Боковые стенки, на наш взгляд, стоит укрепить поперечными элементами, поскольку выглядят они несколько хлипкими. Кнопки пуска и перезагрузки, а также дополнительные интерфейсные разъемы расположены вполне удобно в верхней части корпуса. Штатная система охлаждения включает в себя шесть вентиляторов, рассредоточенных в задней, фронтальной и верхней частях корпуса. При закрытом корпусе шум от них не слишком слышен.

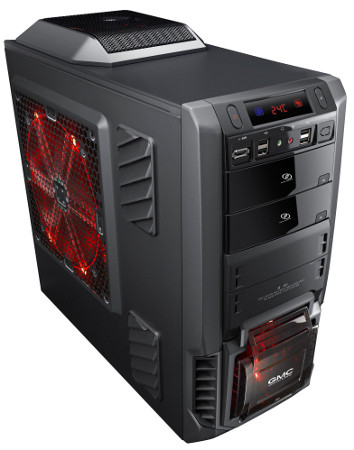

GMC H-80

Компания GMC позиционирует данный корпус как предназначенный для геймеров. Внешне он выглядит привлекательно. Его лицевая панель отделана глянцевым пластиком, но он не слишком практичен в обиходе. В верхней части имеется ЖК-дисплей, на который выводится информация со встроенной в эту модель системы мониторинга температуры. Смелым решением можно назвать наличие откидной крышки на лицевой панели для 3,5-дюймового отсека. Под ним расположен разъем с пылевым фильтром фронтального вентилятора. Производитель немного сэкономил на боковых стенках, сделав их из довольно тонкой стали. Внутреннее убранство вполне привычно, правда, и здесь нашлось чему удивляться — на внутренней части боковой панели расположен внушительный и довольно тихий в работе 250-мм вентилятор, закрытый фильтром.

Прохлада в доме

Жесткие диски крепятся на салазках, остальные элементы фиксируются винтами. Вследствие не слишком больших размеров корпуса и плотной компоновки внутреннего пространства устанавливать компоненты ПК оказалось не слишком удобно.

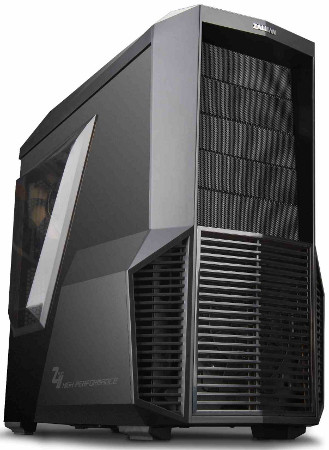

Zalman Z11

Хотя фирма Zalman и зарекомендовала себя как производитель дорогих и весьма качественных корпусов, это ее решение явно рассчитано на бюджетный сегмент. Пластиковая отделка выглядит простенько, хотя дизайн устройства и рассчитан на то, чтобы заинтересовать любителей игр. Поверхности корпуса сделаны угловатыми, а верхняя часть выполнена в виде сложенного из чешуек гребня. В выступающих боковинах размещены несколько вентиляторов.

Прохлада в доме

Чтобы можно было видеть элементы ПК, в боковой стенке «прорублено» небольшое окно. Как и более ранние модели, новая не комплектуется блоком питания, об этом должен побеспокоиться пользователь. Боковые стенки крепятся небольшими винтами-барашками. Шасси выполнено типично для недорогого решения. Часть поверхностей аккуратно завальцована, но острые кромки все же встречаются. Поддон для системной платы немного «гуляет». Отсеки карт расширения закрыты металлическими заглушками, которые при необходимости придется выламывать. Установленный в передней части 12-см вентилятор имеет синюю светодиодную подсветку. Кроме того, он защищен от пыли фильтром.

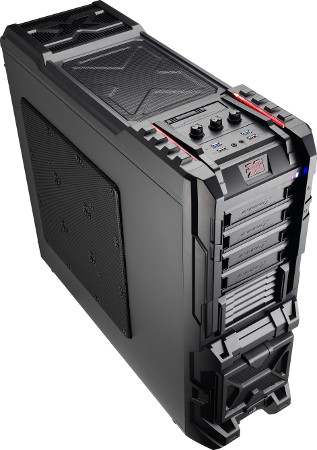

Aerocool Strike-X SТ

Компания Aerocool всегда творчески подходила к созданию своих корпусов. Правда, данная модель в полноформатном башенном исполнении получилась довольно громоздкой и тяжелой. Ее дизайн, в общем-то, неплох, он явно способен привлечь любителей игр. В базовой комплектации предусмотрены три больших и тихих вентилятора. Немного поразило количество свободных посадочных мест. Так, на левую боковую стенку можно установить один 12-см вентилятор, а вот на правую — либо девять такого же размера, либо один 20-см. Вот только защищающую их сетку не мешало бы закрепить получше.

Прохлада в доме

Кстати, можно регулировать скорость вращения лопастей охладителей с помощью трех поворотных переключателей в верхней части лицевой панели.

Там же находится гнездо для горячей установки жесткого диска или SSD-накопителя, причем размещаются они вертикально. Поскольку корпус много весит, передвигать его нелегко. Производитель позаботился об этом, включив в комплект поставки ролики-ножки, которые доверено прикрутить пользователю. Стенки корпуса обработаны неплохо, острых кромок нет. Все накопители устанавливаются внутри в специальные корзинки, снабженные резиновыми прокладками. Система креплений позволяет монтировать в него видеокарты длиной до 43 см.

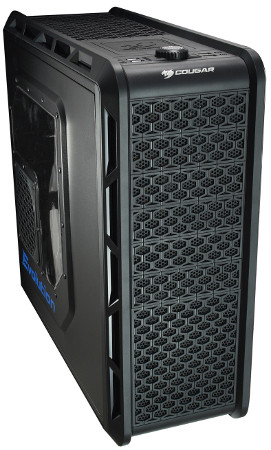

Прохлада в домеCougar Evolution

Внешний вид этой модели неплохо продуман. Вся передняя часть выполнена из мелкоячеистой сетки, закрывающей фильтрующие вставки. В боковой стенке имеется прозрачное окно, дополненное вентилятором из яркого пластика. В верхней части присутствует док-станция для горячей установки жесткого диска или SSD. Там же находятся несколько разъемов USB 2.0 и USB 3.0.

Прохлада в доме

К достоинствам данной модели стоит отнести наличие системы регулировки оборотов встроенных вентиляторов. А вот крепления боковых стенок могли бы быть выполнены получше, в пазы попасть не слишком просто, хотя для удобства установки и предусмотрено некое подобие ручки. Корзины для накопителей снабжены защелками, а вот чтобы закрепить системную плату, так же как и платы расширения, придется использовать отвертку.



Прохлада в доме





***

Итоги

Лучшим из рассмотренных мы сочли корпус Lian Li PC-Z70 — ему и достался значок «Выбор редакции». Это довольно качественный и вполне удобный при монтаже продукт из рассмотренных, обеспечивающий, помимо прочего, еще хорошее охлаждение внутренних компонентов. А вот модель Cougar Evolution отличается оптимальным соотношением цена/качество, и потому она получает значок «Лучшая покупка».
