Спутниковая связь в России

Корпоративные VSAT-сети

Рост спроса на телекоммуникационные услуги вызвал стремительное развитие технологий земных станций (ЗС) и переход от магистральной междугородной связи на базе дорогостоящих ЗС с большими антеннами (диаметром 3 м и более) к спутниковым сетям, работающим с малыми ЗС на базе технологии VSAT (Very Small Aperture Terminal).Однако, говоря о сегменте российского рынка спутниковых сетей связи (ССС), относящемся к технологии VSAT, имея в виду нехватку национальных спутниковых ресурсов (см. «Сети», 1999, № 11, с. 105), следует условно разделить этот сегмент на два подсегмента — собственно сети (включающие орбитальную группировку) и VSAT-оборудование.

Сегодня этот сектор рынка характеризуется высокой динамикой. Если в конце 1999 г. в мире было установлено более 300 тыс. приемо-передающих терминалов VSAT, то к концу 2000 г. их число превысит до 500 тыс. А аналитики продолжают утверждать, что рынок VSAT еще далек от насыщения даже в развитых странах, таких как США, Великобритания и Япония.

Для многих крупных и средних предприятий с филиалами, разбросанными по всему миру, электронный документооборот стал определяющим фактором бизнеса. Как показывает мировой опыт, их требованиям в наибольшей степени отвечают телекоммуникационные услуги глобальных корпоративных сетей связи. Современные глобальные корпоративные сети чаще всего базируются на технологии VSAT, т. е. на использовании малогабаритных спутниковых терминалов и антенн диаметром от 1,0 до 2,5 м.

Этот вид сетей широко распространен во многих странах, но особенно актуальны они в России, где наземная инфраструктура связи не развита на значительной части территории. Оптимальным решением для труднодоступных районов считается сочетание магистральных каналов наземной связи и выделенных сетей спутниковой связи (ССС). При этом наиболее рентабельными ССС становятся там, где развертывание наземных сетей экономически нецелесообразно или просто невозможно.

Аналитики предсказывают рост индустрии VSAT по мере развития традиционных сфер ее применения — электронной торговли, банковских и биржевых операций, обеспечения телекоммуникационными услугами жителей труднодоступных районов. Они считают, что технология VSAT постепенно становится одной из господствующих в области связи.

Услуги

Выделенные сети на базе VSAT-терминалов способны предоставить своим удаленным пользователям широкий спектр услуг, включая высококачественную телефонную и факсимильную связь, передачу данных с различной скоростью, организацию видеоконференций и распределение телепрограмм (рис. 1).

Услуги VSAT-сетей

Радиотелефонная связь

VSAT-сети телефонной и факсимильной связи могут иметь любую топологию — от простейшей двухточечной до полнодоступной схемы «каждый-с-каждым». Выделение спутникового канала может быть организовано по-разному: в постоянное использование или по требованию. Для передачи речи в этих сетях применяется несколько типов речевых кодеков, обеспечивающих необходимые скорости передачи: 64 кбит/с — ИКМ, G711, 32 кбит/с — ADPCM, G.721, 8—16 кбит/с — RELP, CELP и др. Разнообразны виды аналоговых интерфейсов: 2-проводной Loop Start, 4-проводной E&M или DTMF.

При создании сетей корпоративной связи в сельской местности или подключении удаленных станций к существующим сетям, в том числе к коммутируемой сети общего пользования, данный вид услуги является приоритетным. Прямое соединение с VSAT-станцией увеличивает оперативность доступа и исключает расходы на «последнюю милю».

Передача данных

Современное VSAT-оборудование обеспечивает возможность подключения к наземным сетям ISDN. Типовая скорость передачи данных при таком соединении (один интерфейс BRI) — 128 кбит/с (в сжатом виде) или до 160 кбит/с без компрессии (услуга T-SkyNet ISDN). Использование современных алгоритмов сжатия позволяет «упаковать» речевой канал в полосу пропускания 6,4 или 4,8 кбит/с, благодаря чему пропускная способность спутникового канала при передаче речи повышается в 10—12 раз (табл. 1).

Передача среднескоростных и высокоскоростных потоков информации по каналам VSAT обеспечивается с вероятностью ошибки не хуже 10-7. VSAT-терминалы поддерживают практически все типовые сетевые интерфейсы: RS232, RS449/422, Ethernet (IEEE 802.3), Token Ring (IEEE 802.5), а потому могут использоваться для объединения локальных сетей на базе наиболее популярных протоколов IP, IPX, Net-BIOS. Кроме того, применение многопротокольной среды и технологии frame relay позволяет создавать многопрофильные сети (с гибкой сменой профиля), в которых трафик может изменяться в широких пределах (от 64 кбит/с до 8,448 Мбит/с).

Основными потребителями таких услуг высокоскоростной передачи данных и мультимедиа являются банки и страховые компании, средства массовой информации, государственные учреждения.

Технология VSAT допускает также создание корпоративных многоцелевых сетей пакетной коммутации с большим числом удаленных станций. Скорость передачи в таких сетях обычно не превышает 64 кбит/с, а передача данных осуществляется с использованием стандартных протоколов X.25, X.3/X.28, LAP-B, HDLC, SNA/SDLC. Эти сети с множеством узлов характеризуются асимметричным трафиком с лавинообразной или непредсказуемой нагрузкой. Однако VSAT-технология позволяет организовать постоянный или дополнительный канал «по требованию» и обеспечить приоритизацию трафика. Как пример можно назвать сети бензозаправочных станций с проверкой кредитных карточек в режиме реального времени, сети контроля за банкоматами, сети сбора и обработки телеметрической и метеорологической информации и т. п.

Распределенное вещание

Для предоставления этой услуги чаще всего используются VSAT-сети многоточечной топологии, используемые для одновременного обслуживания многих объектов в режиме реального времени. Пропускная способность вещательного канала может варьироваться от низкой (2,4—64 кбит/с) до весьма высокой (2,048—8,448 Мбит/с). В качестве абонентского оборудования используются малые VSAT-терминалы с диаметром антенны до 1 м. Стандартные интерфейсы — RS232, RS449/422, V35.

Сети распределенного вещания обычно создаются организациями с разветвленной структурой филиалов или компаниями, занимающимися массовым обслуживанием, например информационными агентствами, торговыми фирмами, имеющими множество территориально разнесенных магазинов, пейджинговыми компаниями. Удаленные сети могут быть объединены в подсети, принимающие только какой-то определенный поток информации.

Доступ в Internet

Стремительный рост популярности сети Internet и бурное развитие сетей VSAT дает основание говорить о слиянии в перспективе двух этих технологий в одну. Сегодня через спутник можно напрямую подключить сервер корпоративной сети к шлюзам Internet в США, Европе, Австралии и получить полный пакет услуг Сети по выбранному каналу — от 19,2 кбит/с до 8,448 Мбит/с. Доступ в Internet может быть организован как по асимметричной, так и по симметричной схеме. Интерфейс передачи данных — RS232, Ethernet (IEEE 802.3) или Token Ring (IEEE 802.5).

Космический сегмент для VSAT

Одним из главных факторов, сдерживающих сегодня в России развитие корпоративных VSAT-сетей, является состояние отечественной орбитальной группировки (ОГ). Дело даже не в том, что большая часть КА «Горизонт», составляющая ее основу, уже давно выработала свой ресурс и число стволов на наших КА существенно меньше, чем на аналогичных спутниках западного производства (см. табл. 1). Главная беда заключается в низкой энерговооруженности российских КА. Действующая российская ОГ неэффективна для создания VSAT-сетей с большим числом терминалов, так как не в состоянии поддержать работу с малыми терминалами VSAT с небольшими антеннами. Для работы через КА «Горизонт» необходимо использовать земные станции с диаметром антенн 2,5—4 м, а обеспечиваемая ими скорость передачи составляет от 9,6 до 128 кбит/с.

Другой существенный минус российских КА — недостаточно высокая точность удержания «Горизонтов» на орбите. Это обстоятельство вынуждает дооснащать терминалы VSAT для работы с нашими КА специальными системами наведения антенн. Так, например, поступают такие зарубежные поставщики, как Huges и NEC (но это не делает, как вы понимаете, дешевле всю VSAT-станцию). Что же касается мирового парка станций VSAT, не работающих с КА «Горизонт», то они не требуют систем слежения, поскольку стандартная нестабильность КА на геостационарной орбите сегодня не превышает +0,10^о.

Отечественная ОГ отличается от любой зарубежной еще и тем, что наибольшее число транспондеров ее КА работают в С-диапазоне, причем такая ситуация сохранится как минимум до 2005 г. (табл. 2). Зарубежные VSAT-сети в основном используют Ku- и Ka-диапазоны частот. А ведь переход в высокочастотные диапазоны означает переход к VSAT-терминалам меньших массы и габаритов и, главное, с меньшими размерами антенн.

Слабым утешением для российских операторов служит тот факт, что в С-диапазоне обеспечивается более устойчивое прохождение радиоволн на полярных широтах. Напомним, что зона обслуживания геостационарных спутников ограничена 80о северной широты. (рис. 2). Что же касается высокоширотных районов, то в них более эффективна организация связи через КА, расположенные на высокоэллиптических или низких приполярных орбитах.

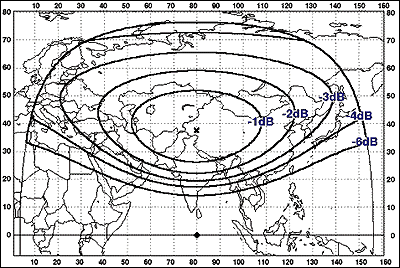

Зона обслуживания КА «Экспресс-6» (ствол 7)

В северных и северо-восточных регионах России спутниковая связь имеет первоочередное значение. В настоящее время НПО «Кросна» производит там замену устаревшего оборудования тропосферных радиорелейных линий на VSAT-станции, которые будут работать через КА «Горизонт». В условиях острого дефицита спутникового ресурса российские операторы вынуждены либо использовать недостаточно эффективные для создания VSAT-сетей КА отечественного производства, либо арендовать частотный ресурс на зарубежных КА, способных обслуживать территорию России. В основном это спутники, принадлежащие международным организациям Intelsat и Eutelsat.

Однако аренда стволов стоит недешево, и многие крупные российские компании пытаются создавать собственные космические сегменты. К их числу относятся РАО «Газпром» (КА «Ямал») и Центробанк РФ (КА «Купон»).

Здесь хотелось бы сразу отметить, что создать конкурентоспособные спутники на базе полностью отечественных ретрансляторов в настоящее время невозможно. Поэтому доведение характеристик отечественных КА «до мирового уровня» осуществляется в сотрудничестве с ведущими зарубежными космическими фирмами. Активную работу в этом направлении проводит ГП «Космическая связь», которое организовало производство спутников «Экспресс-А» с ретрансляторами французской компании Alcatel.

В конце 1999 г. к российской группировке должны были присоединиться два спутника «Ямал-100», каждый с десятью транспондерами С-диапазона на борту. К сожалению, этот запуск оказался не совсем удачным: один из КА не вышел на связь.

Аналитики российского рынка ССС утверждают, что лишь после запуска КА «Экспресс-К», LMI-2 и «Ямал-200» станет возможным создание полноценных сетей VSAT с малыми размерами антенн.

Организация VSAT-сетей

В отличие от CCC, использующих глобальный луч КА, во VSAT-сетях вся зона обслуживания делится на узкие парциальные зоны, каждая из которых образована одним узким лучом. Как уже отмечалось, ССС обслуживает территории, где инфраструктура систем общего пользования развита довольно слабо (или полностью отсутствует) и поэтому нагрузка на нее достаточно высока. Для снижения общего уровня нагрузки в сети VSAT наряду с абонентскими каналами с низким уровнем трафика организуется несколько направлений связи с большим количеством групповых трактов, реализуемых на закрепленных спутниковых каналах PAMA (Permanently Assignment Multiple Access) различной пропускной способности.

В сетях VSAT разных технологий используются разные базовые технологии доступа: для двухточечной схемы — один канал на несущую — SCPC (Single Channel Per Carrier), для схемы «каждый-с-каждым» — множественный доступ по требованию — DAMA (Demand Assignment Multiple Access) и для «звезды» — множественный доступ с временным разделением каналов — TDMA.

SCPC позволяет обеспечить прямую дуплексную связь между двумя удаленными пунктами и лучше всего подходит для создания небольших корпоративных сетей с малым числом ЗС (15—20), обычно расположенных в труднодоступных регионах. Сеть отличается сравнительно недорогим оборудованием, однако в ней невозможно организовать взаимодействие с локальными сетями. Еще один существенный недостаток технологии SCPC — неэффективное использование спутникового ресурса.

Технология доступа с предоставлением каналов по требованию (DAMA) обеспечивает прямые соединения между любыми точками сети. Такая полнодоступная структура позволяет устанавливать связь с минимальной задержкой, без повторного приема информации на центральной станции, — так называемую связь за один скачок. Данная технология доступа оптимальна при создании телефонных сетей в удаленных и труднодоступных районах, где доля трафика на направлениях между абонентами выше, чем в направлении центральной станции. Используя DAMA, можно организовать передачу данных и взаимодействие с локальными сетями, но эффективность такого взаимодействия не очень высока. Сети на основе технологии DAMA обладают повышенной «живучестью» и гибкостью, однако стоимость абонентских VSAT-терминалов для них значительно выше, чем для сетей на базе SCPC.

Сети с топологией «звезда», основанные на технологии TDMA, применяются наиболее часто. Их сфера — многоточечные сети передачи данных с большим числом удаленных терминалов (не имеющих взаимного трафика) и центральной станцией (телепортом). Типичный пример — сеть по продаже авиабилетов. Данное техническое решение для VSAT-сети позволяет использовать на центральной станции (Hub) антенны большого диаметра и мощные передатчики, а для абонентских периферийных терминалов — относительно дешевые VSAT-станции с малыми антеннами без потерь скорости передачи (32—2048 кбит/с).

В сетях VSAT с централизованным управлением, создаваемых крупными операторами связи, часто применяются так называемые комбинированные сети на основе топологии «звезда», в которых существуют собственные сети типа «звезда» или «каждый-с-каждым», организованные на базе крупных периферийных станций.

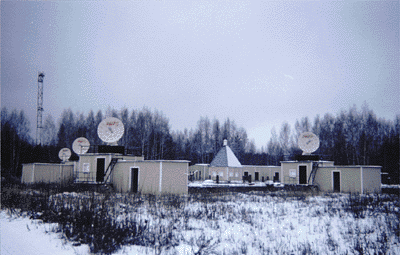

Антенна телекоммуникационного центра сети «Сирена-3» в Медвежьих Озерах

Основным фактором, сдерживающим развитие VSAT-сетей в России, являются высокая стоимость оборудования и юридического оформления ЗС и, как следствие, очень высокие тарифы. По-этому развертывать собственные сети могут позволить себе лишь крупные ведомства или компании. Кроме ГПКС, РАО «Газпром» и ЦБ РФ и ЗАО «Московский Телепорт», речь о которых пойдёт в статье, таких немало. Развернуто несколько VSAT-сетей в топливно-энергетическом комплексе, самые крупные из них — ОАО «Связьтранснефть» (40 ЗС) и ЗАО «Уголь-Телеком» (20 ЗС). Сети связи для сельских районов на базе оборудования израильской компании Gilat Satellite разрабатывает ЗАО «Комбеллга» (80 ЗС). Функционирует новая сеть (см. «Сети», 1999, № 10, с. 10) автоматизированной продажи и бронирования авиабилетов «Сирена-3» (150 ЗС) (рис. 3).Собственные корпоративные сети развернули компании ЗАО «Сабтел» (60—80 ЗС), ОАО «САТ-ТЕЛ» (20—30 ЗС) и ряд других.

В рамках одной журнальной публикации невозможно охватить все многообразие создаваемых в России корпоративных сетей. Остановимся на наиболее крупных.

ГП «Космическая связь»

В России наиболее известным разработчиком сетей, базирующихся на VSAT-оборудовании семейства NEXTAR компании NEC, является ГПКС. Оно разворачивает сети двух типов — NEXTAR-AA/TDMA и NEXTAR-BOD (табл. 3), основное различие между которыми заключается в принципе разделения ресурса ретранслятора.

Для организации связи используются геостационарные КА (в основном — «Экспресс-6», ствол 7, расположенный в точке 80^о в. д.). Станции VSAT могут быть установлены практически в любом месте на территории России и стран СНГ (см. рис. 2), так как их энергетика (4 дБ) рассчитана на размещение внутри зоны.

Топология NEXTAR-AA/TDMA и NEXTAR-BOD одинакова: одна центральная и большое число абонентских станций. От центральной станции к абонентской групповой поток передается в режиме временного уплотнения. В обратном направлении связь реализуется по различным протоколам доступа (AA/TDMA, RA/TDMA, DA/TDMA).

По протоколу AA/TDMA (Adaptive Assignment TDMA) осуществляется эффективный доступ группы VSAT-станций к относительно небольшому числу каналов в едином потоке данных. Эффективность обеспечивается за счет адаптивного выбора метода доступа. Для передачи относительно коротких сообщений используется метод случайного доступа RA/TDMA (Random Access TDMA). При необходимости передавать большие массивы данных наиболее эффективен протокол доступа с предоставлением канала по требованию DA/TDMA (Demand Access TDMA).

Посредством многостанционного доступа в сети VSAT NEXTAR-BOD реализуется связь по любой описанной ранее топологической схеме — «звезда», «каждый-с-каждым» (DAMA) или двухточечной (SCPC). BOD — это аббревиатура английских слов Bandwidth On Demand, означающих предоставление частот по требованию. Очевидно, что BOD-оборудование позволяет эффективно управлять спутниковыми каналами, поддерживающими технологию DAMA непосредственно на центральной станции управления (Hub).

Однако VSAT-терминалы сети NEXTAR-BOD работают не только с каналами DAMA. При начальной установке любому терминалу можно присвоить одну из двух рабочих конфигураций: с закрепленными каналами (PAMA) или с предоставлением их по требованию (DAMA).

Система NEXTAR-BOD способна поддерживать сети, работающие через разные стволы разных спутников. Это полезное свойство, благодаря которому можно в пределах одного ретранслятора поделить общий диапазон частот на отдельные частотные участки таким образом, чтобы использовать в конкретной VSAT-сети определенную полосу частот или сконфигурировать несколько сетей, работающих в различных полосах частот одного ретранслятора.

Скорость передачи данных для VSAT-терминалов NEC изменяется программно без замены оборудования от 9,6 до 2048 кбит/с. ГПКС обеспечивает предоставление каналов для обмена речевыми сообщениями и факсами как в пределах корпоративной сети VSAT, так и с выходом в междугородную, международную и московскую городскую телефонные сети через специализированные коммутаторы.

«Ямал»

Сегодня РАО «Газпром» владеет сетью газопроводов протяженностью более 140 тыс. км, а значительная часть этих километров расположена в местах полного отсутствия проводной наземной связи. Работы по созданию системы фиксированной спутниковой связи «Ямал», предназначенной для обеспечения современными видами связи предприятий российской газовой промышленности, ведутся РКК «Энергия» по заказу АО «Газком» с 1993 г. С этой задачей ССС РАО «Газпром» сопряжена еще одна — контроль за состоянием потенциально опасных объектов (рис. 4).

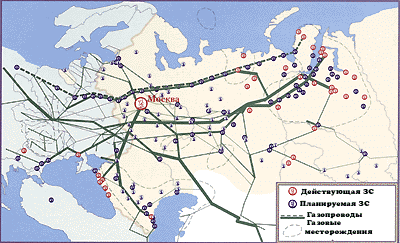

Схема размещения ЗС сети «Ямал»

С самого начала основные усилия разработчиков были направлены на создание собственного космического сегмента и развертывание на его базе корпоративных сетей связи для отделений «Газпрома». Архитектура сети из-за большой рассредоточенности объектов ориентирована главным образом на технологию DAMA (для всех объектов сети) и РАМА на отдельных направлениях, характеризующихся более высоким трафиком.

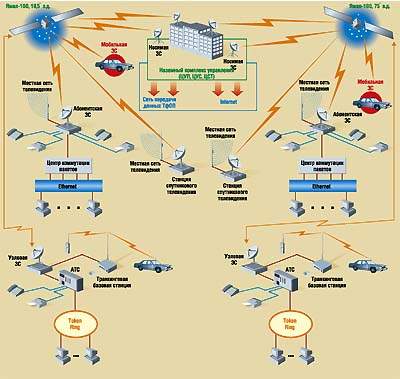

Структурная схема сети «Ямал»

Земной сегмент «Ямала» включает три типа ЗС (рис. 5), которые имеют возможность наращивания числа каналов (без отключения рабочих) и оснащены автоматическим управлением:

• узловые станции сопряжения с пропускной способностью до 8448 кбит/с, мощностью передатчиков 125—700 Вт и диаметром антенн 4,5—7 м;
• абонентские станции VSAT, обеспечивающие скорость передачи до 2048 кбит/с и имеющие передатчики мощностью 2—40 Вт и антенны диаметром 2,5—3,7 м;
• малогабаритные возимые, стационарные и носимые станции с передатчиками мощностью до 5 Вт и антеннами диаметром 0,6—1,5 м, позволяющие передавать данные со скоростью до 64 кбит/с.

Общее число земных станций — около 60. Работа с КА «Ямал-100» (вместо устаревшего КА «Горизонт (40^о в. д.) позволит в 4—5 раз увеличить пропускную способность наземного сегмента, а вновь вводимые станции оснастить более компактными антеннами диаметром 1,5 м и менее (рис. 6).

Антенный комплекс ЦУС сети «Ямал»

Ретранслятор КА «Ямал» обеспечивает обмен данными с ЗС, расположенными в девяти зонах, с помощью девяти лучей. Переключение стволов с одного луча на другой производится по командам с Земли. Формирование лучей выполняется на этапе создания КА. Адаптация к возможным изменениям трафика производится в процессе эксплуатации путем перекоммутации части стволов по лучам.

В ССС «Ямал» реализована транспортная среда, объединяющая в единое информационное пространство существующие выделенные сети передачи данных предприятий газовой промышленности и сеть аварийной радиосвязи.

Сеть передачи данных АСУ связывает вычислительные комплексы РАО «Газпром» в единую сеть («центр—регион» и «регион—регион»), а также обеспечивает связь регионов с сетями передачи данных (СПД) России и международными сетями (см. рис. 5).

Используемое в ССС «Ямал» каналообразующее оборудование позволяет организовать как синхронные (скорость передачи 9,6—2048 кбит/с), так и асинхронные (0,075—19,2 кбит/с) цифровые каналы.

Основой аппаратного обеспечения СПД являются многофункциональные мультиплексоры СХ-1000 фирмы Memotec (Канада), мосты-маршрутизаторы Vanguard 300 и модемное оборудование компании Motorola, обеспечивающее подключение пользователей по выделенным или коммутируемым физическим линиям связи. Характеристики оборудования достаточны для того, чтобы создать на базе первичных спутниковых каналов связи вторичную сеть, реализующую обмен телефонными/факсимильными сообщениями и передачу телеметрической информации с датчиков. Мультиплексор СХ 1000 служит основой для организации центров коммутации пакетов магистральных каналов, использующих для передачи информации стандарты Х.25 и frame relay. Эти центры коммутации пакетов включены в состав оборудования узловых ЗС. Абонентские ЗС оснащены устройствами доступа к сети, роль которых выполняют мосты-маршрутизаторы Vanguard 300.

Развертывание СПД в полном масштабе позволит создать транспортную среду для разрабатываемых в АО «Газком» систем экологического мониторинга, управления буровыми, контроля и управления электроснабжением, сбора геофизической информации.

«Банкир»

Несоответствие инфраструктуры первичных наземных сетей районного уровня высоким требованиям к надежности и достоверности передачи информации по каналам frame relay не позволяет строить банковскую сеть России с использованием только магистральных каналов ВОЛС и оборудования существующих наземных сетей. Поэтому было принято решение о создании банковской сети ЦБ РФ — ССС «Банкир» с цифровыми каналами, обеспечивающими скорость передачи от 64 до 512 кбит/с. Многоуровневая архитектура сети объединяет три выделенные ССС, которые строятся по единому принципу, но имеют различную техническую реализацию (рис. 7):

• «Банкир-1» — строится на основе ЗС японской фирмы NEC (Ku-диапазон) и развертывается в Северо-Западном, Волго-Вятском, Поволжском, Сибирском регионах;
• «Банкир-2» на базе земных станций «Стела» (Ku-диапазон) отечественного производства — охватит Центральный, Центрально-Черноземный, Северо-Кавказкий и Уральский регионы;
• «Банкир-3» — будет работать на ЗС (С-диапазон) с VSAT-терминалом фирмы NEC и антенным оборудованием НПО ПМ; система ориентирована на Дальний Восток.

Основными пользователями ССС ЦБ РФ являются Главный вычислительный центр (ГВЦ) Банка РФ, 78 Главных управлений ЦБ РФ и Национальных Банков республик и 1096 расчетно-кассовых центров. Общая емкость сети — около 1200 ЗС. Число ЗС трех перечисленных выделенных сетей соотносится как 6:5:1. Первоначально предполагалось организовать связь через два КА отечественного производства «Купон», первый из которых был выведен на орбиту в конце 1997 г. Однако отказ первого КА после четырех месяцев работы (сбой в системе частотообразования) радикально изменил ситуацию. ЦБ РФ решил приостановить работы по разработке собственных КА и арендовать частотный ресурс на других спутниках (табл. 4).

В настоящее время заключено соглашение с международной организацией Intelsat на предоставление частотной емкости КА Intelsat-704 (три ствола) для сетей «Банкир-1» и «Банкир-2», а частотный ресурс для сети «Банкир-3» арендуется на отечественных КА «Горизонт-33» и «Ямал-100».

Управление банковской сетью будет осуществляться с помощью двух центральных ЗС (ЦЗС): общей ЦЗС сетей «Банкир-1» и «Банкир-2» (Москва) и ЦЗС сети «Банкир-3» (Владивосток), которая связана с ГВЦ по магистральному каналу со скоростью 512 кбит/с (см. рис. 7).

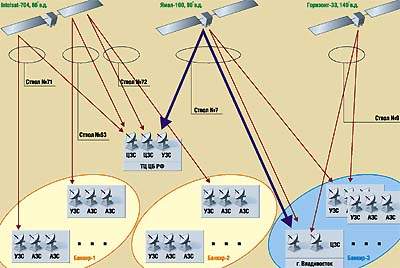

Структурная схема сети «Банкир»

ССС «Банкир» предоставляет следующие услуги: передача данных по протоколам frame relay и X.25; телефонная связь через учрежденческие АТС; проведение видеоконференций.

Передача данных (электронные платежи) осуществляется через спутник: на магистральном уровне (между ЦЗС и УЗС) — каналы FDMA/SCPC/PAMA (скорость 256 кбит/с), на региональном уровне (между УЗС и АЗС) — каналы FDMA/SCPC/PAMA (скорость 64 кбит/с) и FDMA/TDM, FDMA/TDMA (скорость 128 и 64 кбит/с).

Для передачи речи используется спутниковый канал FDMA/SCPC/DAMA (скорость 16 кбит/с).

• развернуто 47 региональных подсистем, установлено около 600 ЗС для ССС «Банкир-1», «Банкир-2» и «Банкир-3» (50% от общего числа);
• находится в эксплуатации 27 региональных подсистем, около 300 ЗС подсетей «Банкир-1» и «Банкир-3» (50% от числа развернутых и 25% от общего числа). Полное развертывание сетей «Банкир-1» и «Банкир-3» завершится в 2001 г., а сети «Банкир-2» — в конце 2001 г.

«Московский Телепорт»

Компания ЗАО «Московский Телепорт» была основана в 1992 г. К созданию и обслуживанию VSAT-сетей в интересах корпоративных пользователей России компания приступила в 1997 г. после подписания партнерского соглашения с фирмой DeTeSat — дочерним предприятием Deutsche Telekom AG (Германия). За время сотрудничества партнеры ввели в эксплуатацию комплекс технических средств, включающих 100 VSAT-станций и центр управления (в Москве).

Их самый свежий проект — распределительная спутниковая телерадиовещательная сеть, которая совсем недавно была развернута в Алтайском крае. Технической основой ее построения является спутник NSS-703 (луч №2) в точке стояния 57^о в. д., принадлежащий компании New Skies Satellite. С целью экономии ресурса пропускной способности спутникового ретранслятора при обеспечении высокого качества распределения теле- и радиопрограмм и возможности развития ТВ-трафика в системе был использован телевизионный стандарт MPEG2/DVB с эффективной цифровой компрессией.

Услуга по организации спутникового канала для передачи теле- и радиопрограмм предоставляется компанией «Московский Телепорт», которая также поставила оборудование ЦЗС сети. Поставщиком оборудования цифровой компрессии телевизионного сигнала стандарта MPEG2/DVB является компания Philips.

Данная сеть способна предоставлять и дополнительные услуги, такие как организация сбора и распространения информации за пределами края (cпутник NSS-703 хорошо покрывает центральную часть России, включая Москву, и ряд стран СНГ), трансляцию в прямом эфире, проведение теле- и радиомостов и телеконференций, а также обеспечивать передачу служебной информации. В настоящее время сеть состоит из 24 передающих ЗС. В 2000 г. предполагается расширить их число до 210.

ЗАО «Московский Телепорт» предоставляет также услуги гибридного доступа в Internet с использованием антенн диаметром 0,9 м в центральных районах России и 1,8 м — в районе Урала (табл. 6). Тарифы компании — от 7 до 16 центов за 1 Мбайт (в зависимости от тарифного плана). Для этой услуги «Московский Телепорт» предлагает также оборудование спутниковой связи в аренду (новый сервис для российского рынка), при этом ежемесячная плата при контракте на три года составит около 90 долл.

Тарифы

Мировой рынок связи, в том числе и спутниковой, относится к областям бизнеса с высокой нормой прибыли и характеризуется значительными темпами роста. Но предоставлять услуги спутниковой связи гораздо сложнее, чем просто сдавать в аренду стволы КА. Поэтому именно аренда ретрансляторов получила широкое распространение во всем мире. Средняя стоимость годовой аренды спутникового ресурса с шириной полосы частот 36 МГц составляет около 1000 долл. и зависит от режима его использования (табл. 7).

Международные компании, владеющие КА с многоствольными ретрансляторами, такие как Intelsat и Eutelsat, могут не только сдавать стволы в аренду, но и продавать их, т. е. сдавать в аренду на весь срок активного существования КА. Однако такие виды услуг для многих российских операторов достаточно дороги.

Российский монополист, владеющий практически всей отечественной ОГ, — ГП «Космическая связь» - предлагает им несколько сценариев использования спутниковых ресурсов (табл. 8).

В основу тарифной сетки положена зависимость стоимости услуг от скорости и режимов информационного обмена. Ежемесячная плата за подключение или переключение каждого канала составляет 1500 долл. Наиболее высоки тарифные ставки за использование ЗС на постоянной основе.

В табл. 7 приведена стоимость услуг только для режима с закреплением каналов (PAMA). При предоставлении канала связи по расписанию или по требованию (DAMA) стоимость услуг определяется по формуле:

DAMA (долл./мин) = PAMA (долл./мес)/T

где T — временной ресурс в одном месяце.

Несложные подсчеты показывают, что тарифы на телефонную связь в подсети NEXTAR-BOD (DAMA) составляют 0,15 долл./мин при использовании речевого кодека со скоростью 16 кбит/с и 0,2 долл./мин при скорости в канале 32 кбит/с.

Такие расценки приближаются к общемировым, которые, по данным аналитиков VSAT-Форума (www.gvf.org), составляют от 0,03 до 0,17 долл. за минуту.

Тарифы на пакетную передачу данных в подсети VSAT-AA/TDMA (протоколы IP и X.25) зависят от схемы организации связи. Наиболее высока абонентная плата в полностью выделенной для заказчика VSAT-сети с одним контроллером доступа — 5598 долл./мес. (за один канал 128 кбит/с — Hub—VSAT и три канала по 64 кбит/с — VSAT-Hub).

Значительно более низкие расценки установлены при совместном использовании каналов AA/TDMA нескольких сетей. В этом случае абонентная плата составляет 575 долл./мес.
