Если поведение человека, попавшего в поле зрения камеры, вызывает подозрение (его замечают праздно шатающимся вблизи банкомата, или он проникает на территорию с ограниченным доступом), охранник, находящийся за пультом системы видеонаблюдения, может немедленно предостеречь его от возможных неправомерных действий по громкой связи. Во многих случаях этого вполне достаточно для того, чтобы избежать нежелательных инцидентов. Таким образом, использование системы видеонаблюдения помогает принять упреждающие меры и предотвратить правонарушение. А теперь рассмотрим факторы, которые следует учитывать при выборе и установке громкоговорителя.



Громкоговорители в системах видеонаблюдения
Пример конфигурации, в которой используются аналоговый динамик, наружная сетевая камера и коммутатор PoE



ТИПЫ ГРОМКОГОВОРИТЕЛЕЙ

Громкоговорители — это устройства, преобразующие электрические сигналы в слышимые механические волны давления (звук). Существуют различные типы громкоговорителей, но в системах видеонаблюдения выбирать приходится, как правило, между динамическими и рупорными.

Динамические громкоговорители. Динамический громкоговоритель имеет облегченную диафрагму — конус, соединенный механическим способом с голосовой катушкой. Устройства такого типа применяются во многих приложениях. В качестве примера можно привести потолочные и настенные динамики, а также системы Hi-Fi. Недостатком динамических громкоговорителей является их низкий КПД: только 1% электрической энергии, передаваемой на динамик с усилителя, преобразуется в акустическую энергию.

Громкоговорители рупорного типа. Благодаря акустическому рупору общая эффективность этой системы намного выше. Входящий в состав устройства компрессионный привод подключается непосредственно к рупору. Поскольку такая конструкция в десять раз увеличивает мощность выходного сигнала, поступающего с усилителя, рупорные громкоговорители часто используются в системах оповещения. По сравнению с остальными типами динамиков транслируемый ими звук слышен дальше.

Недостаток же рупорных громкоговорителей заключается в том, что их оптимальный частотный диапазон ограничен. Поэтому они малопригодны для воспроизведения музыки. Зато для трансляции речи (особенно при необходимости охвата больших пространств) рупорные громкоговорители подходят как нельзя лучше.

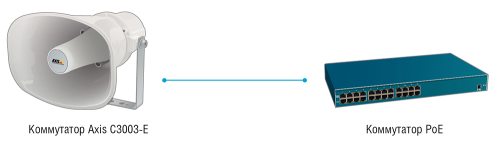

Пример установки сетевого рупорного громкоговорителя Axis C3003-E Network Horn Speaker и коммутатора PoE
Пример установки сетевого рупорного громкоговорителя Axis C3003-E Network Horn Speaker и коммутатора PoE



ЗВУК В СЕТЕВЫХ СИСТЕМАХ ВИДЕОНАБЛЮДЕНИЯ

Цифровой аудиосигнал, передаваемый по сети, нужно доставить до адресата, декодировать и усилить. Только после этого электрический аудиосигнал можно преобразовать в звук. Все перечисленные действия могут выполняться как в едином интегрированном устройстве, так и в нескольких автономных компонентах (передающем оборудовании, усилителе и громкоговорителе).

Аналоговые динамики. Интеграция звука в сетевые системы видеонаблюдения осуществляется путем подключения аналогового динамика к выходу аудиоканала сетевой камеры. В этом случае сигнал, поступающий с камеры, требует усиления. При использовании обычного пассивного динамика нужен отдельный усилитель, и в большинстве случаев предпочтение отдается встроенному. Такому аналоговому динамику — со встроенным усилителем — требуется внешний источник питания.

В сетевых системах видеонаблюдения аналоговый динамик со встроенным усилителем подключается к аналоговому выходу линейного уровня на сетевой камере. Аналоговый сигнал линейного уровня чувствителен к внешним помехам, поэтому динамик надо размещать рядом с камерой. В противном случае возникает риск наводок от кабеля питания и прочих помех. Для управления аналоговым динамиком в видеокамере имеется специальное программное обеспечение.

Устанавливать аналоговый динамик имеет смысл только в том случае, если есть возможность разместить его рядом с камерой, а поблизости имеется электрическая розетка. Для дистанционной проверки его работы к камере необходимо подключить микрофон, чтобы оператор мог услышать то, что он произносит.

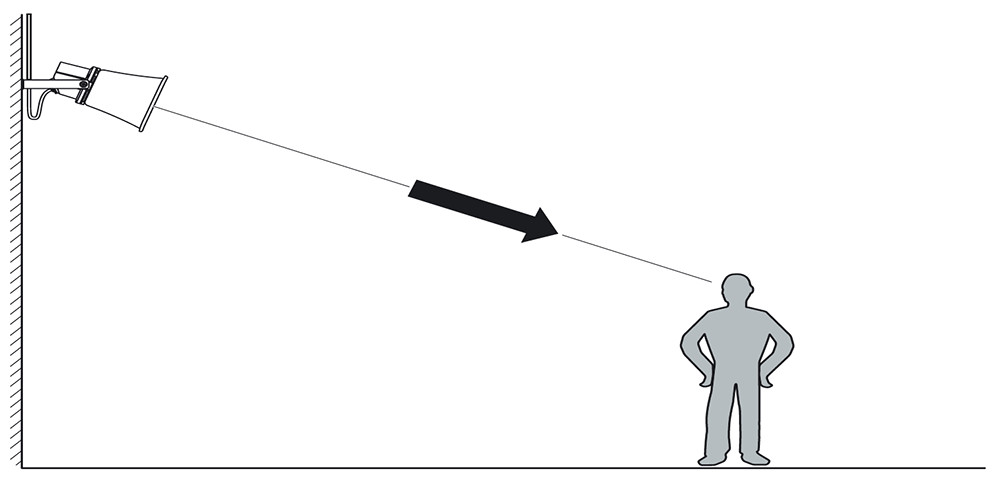

При развертывании систем видеонаблюдения динамик монтируется обычно на высоте 3–8 м над землей и направляется в зону, находящуюся под наблюдением
При развертывании систем видеонаблюдения динамик монтируется обычно на высоте 3–8 м над землей и направляется в зону, находящуюся под наблюдением



Сетевые динамики. Сетевой динамик обеспечивает законченное и простое в установке решение для громкого оповещения в виде единого устройства. В отличие от аналогового, который подключается к камере наблюдения и электрической сети, сетевой динамик представляет собой автономное устройство, которое можно размещать на некотором удалении от камеры. Если сетевой динамик поддерживает технологию Power over Ethernet, подача питающего напряжения и передача данных по сети осуществляются по одному сетевому кабелю.

Трансляция потокового аудио по сети обеспечивает должное качество звука и высокий уровень надежности. При использовании сетевых аудиотехнологий звук передается на динамик в цифровой форме, что позволяет добиться хорошего качества воспроизведения и невосприимчивости к ослаблению сигнала. Благодаря этому появляются возможности для упрощения отдельных операций и их автоматизации. Потоковый звук можно транслировать по локальной сети, через Интернет и в территориально распределенных сетях. Дистанционное управление всей системой осуществляется централизованно, а записанные заранее аудиофайлы легко воспроизводятся из любой точки, в которой имеется подключение к сети. Такая система подходит для оповещения как внутри помещения, так и на открытом воздухе.

В сетевой аудиосистеме обращение к каждому динамику происходит индивидуально. Интеллектуальные динамики поддерживают различные «умные» функции — например, автоматического слежения. Использование IP-сетей упрощает интеграцию с другими системами. Сетевые динамики интегрируются с программным обеспечением управления видео. Если динамик поддерживает телефонию VoIP по протоколу SIP, оснащенная им система для оповещения будет еще более эффективной.

Сетевые динамики отличаются высокой гибкостью и масштабируемостью. Их модульная конструкция облегчает техническое обслуживание и модернизацию системы. Упрощается и процедура установки — никакого специального оборудования не требуется. Использование существующей сетевой инфраструктуры позволяет быстро, легко и эффективно смонтировать все, что нужно.

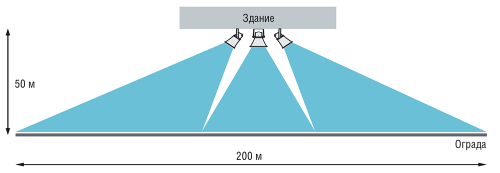

Для увеличения зоны покрытия может потребоваться  установка нескольких динамиков
Для увеличения зоны покрытия может потребоваться
установка нескольких динамиков



ЗОНА ПОКРЫТИЯ

После выбора типа динамика необходимо установить зону покрытия, после чего определяются уровень звукового давления, дальность оповещения и область покрытия (сектор), а также количество требуемых громкоговорителей.

Звуковое давление. Громкость звука зависит от уровня звукового давления. Каждые дополнительные 10 дБ приводят к двукратному увеличению громкости. Например, 120 дБ в два раза громче, чем 110 дБ. Уровни звукового давления можно проиллюстрировать на следующих примерах: мотоцикл (98 дБ), громкий рок-концерт (115 дБ), раскат грома поблизости (120 дБ), реактивный самолет на взлете (133 дБ). Дискомфортным для человеческого уха принято считать уровень 120 дБ, а болевой порог находится в районе 130 дБ. Значение звукового давления для конкретной зоны будет зависеть от уровня фонового шума и требуемой дальности. Обычно рекомендуется выбирать чуть более мощный динамик, поскольку громкость может снижаться.

Дальность действия и зона покрытия. Разные динамики обеспечивают разные дальность действия и зону покрытия. В общем случае чем шире раствор угла покрытия, тем меньше дальность действия. Звук, исходящий из динамика с узкой зоной покрытия, слышен дальше. Зона покрытия варьируется для разных частот и всегда определяется приблизительно. Интенсивность звука выше всего посередине и снижается по мере удаления от центра. То же самое наблюдается и у источников света: яркость максимальна в центре и уменьшается по краям.

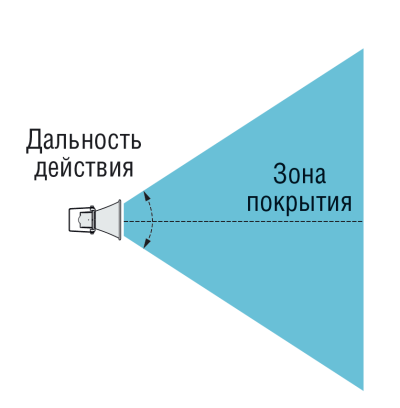

Разные динамики обеспечивают разную дальность действия и зону покрытия
Разные динамики обеспечивают разную дальность действия и зону покрытия



Следует учесть и то, что звук отражается от большинства поверхностей. И в этом случае тоже можно провести аналогию со светом, который отражается от висящих на стенах зеркал. В некоторых ситуациях это негативно сказывается на качестве звука, затрудняя восприятие. Особенно сильно снижается качество речи, которая иногда становится совершенно неразборчивой. На открытом пространстве хорошего звука добиться проще, чем в местах, где имеется много препятствий.

Направленность динамика. После определения типа динамика нужно продумать его ориентацию в пространстве при установке. Динамик должен быть направлен на ту область, на которой фокусируется внимание, а его центр — в место предполагаемого нахождения людей. При развертывании систем видеонаблюдения динамик монтируется обычно на высоте 3–8 м над землей и направляется на зону, находящуюся под наблюдением. Как уже отмечалось ранее, звук распространяется так же, как свет лампы: он наиболее интенсивен в центре и слабеет к краям. Чем выше динамик поднят над землей, тем шире будет зона его покрытия и ниже уровень звукового давления.

Расширение зоны покрытия. Для увеличения зоны покрытия может потребоваться установка нескольких динамиков. В любом случае они должны быть повернуты в разные стороны. На рисунке сверху приводится пример использования трех динамиков в большом дворе здания, по периметру которого организовано наблюдение.

Звук, исходящий от динамиков, должен быть слышен в тех же местах, которые контролируются камерами. Это позволит операторам обращаться к любому, кто попал в зону их внимания, и осуществлять переключение между различными камерами и динамиками.

ЗАКЛЮЧЕНИЕ

Использование громкоговорителей в системах видеонаблюдения является эффективным способом предотвращения правонарушений. Динамики могут быть интегрированы в систему видеонаблюдения по-разному. Для создания эффективного решения, которое будет отвечать предъявляемым к нему требованиям, важно выбрать правильный вариант. При установке динамика необходимо прежде всего принимать во внимание зону покрытия и нужный уровень звукового давления, а также особенности монтажа и обслуживания. Тестирование устройства перед покупкой, когда это возможно, позволит загодя расставить точки над «i» и определиться с выбором.

Денис Ляпин — технический тренер, «Axis Communications Россия и СНГ».
