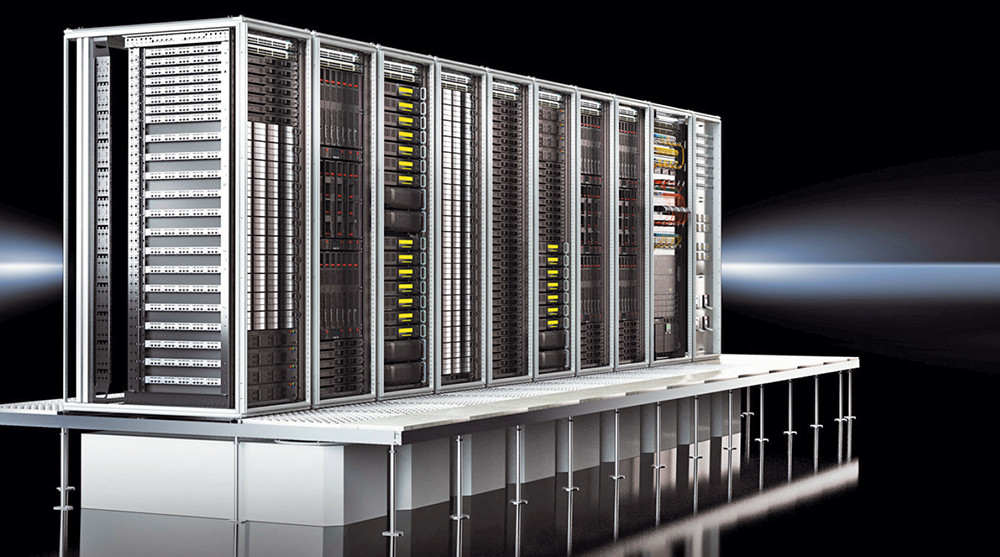

Формально гарантийный срок службы серверных шкафов составляет от одного года до пяти лет, но, естественно, никто не собирается их менять по истечении этого времени, если к тому не вынуждают обстоятельства. Реальный срок службы монтажного конструктива такой же, как у любой другой инженерной — не вычислительной — подсистемы. Обычно шкаф находится в эксплуатации не менее 10–15 лет, а при определенных условиях может прослужить и все 25. Тем важнее изначально сделать правильный выбор.



Непростая ситуация в российской экономике не могла не сказаться на рынке структурированных кабельных систем и монтажных конструктивов — сокращение промышленного производства приводит к падению спроса со стороны корпоративного сегмента. Сокращаются и бюджеты проектов с государственным финансированием: по оценке компании «Тайле», на государственные заказы в сфере ИТ в 2015 году средств стало выделяться на 10–25% меньше. Положение дел на рынке СКС во многом зависит и от «самочувствия» строительной отрасли, где многие инвестиционные проекты замораживаются либо сроки их сдачи откладываются на неопределенное время. В результате, по некоторым данным, спрос на серверные шкафы сократился больше чем на треть.

«ЦОД одним артикулом» Rimatrix S — это стандартизированные серийные модули ЦОДа, поставляемые со склада как готовое изделие. Для повышения эффективности охлаждения они имеют открытые стойки, изготовленные на базе шкафа TS IT. Инновационные компактные теплообменники системы охлаждения ZUCS расположены под шкафами, при этом обеспечено разделение холодного подводимого и теплого отводимого воздуха. Модуль ЦОДа размещается в собственной физической оболочке со всегда идентичным подключением инфраструктуры
«ЦОД одним артикулом» Rimatrix S — это стандартизированные серийные модули ЦОДа, поставляемые со склада как готовое изделие. Для повышения эффективности охлаждения они имеют открытые стойки, изготовленные на базе шкафа TS IT. Инновационные компактные теплообменники системы охлаждения ZUCS расположены под шкафами, при этом обеспечено разделение холодного подводимого и теплого отводимого воздуха. Модуль ЦОДа размещается в собственной физической оболочке со всегда идентичным подключением инфраструктуры



Снижение спроса ударило в первую очередь по иностранным поставщикам, поскольку резкое падение курса рубля сказалось на конечной цене их продукции. В результате заказчики стали чаще интересоваться более дешевой продукцией (впрочем, например, в Panduit отмечают лишь незначительное смещение спроса в сторону таких решений). К тому же, как указывает Анатолий Бутенко, региональный менеджер представительства Conteg в России, постоянные колебания курса усложняют «вписывание» оборудования, цены на которое установлены в иностранной валюте, в рублевые бюджеты заказчиков. Стабилизацию обменного курса в компании считают необходимым условием для восстановления сегмента серверных и телекоммуникационных шкафов и ИТ-рынка в целом.

Подорожала не только продукция западных вендоров, но и изделия азиатских производителей. В результате, как отмечают в «Производственной группе Ремер», разница между стоимостью дешевых шкафов, производимых в Китае, и дорогих немецких марок заметно уменьшилась — примерно с 60 до 30%. Таким образом, западным вендорам стало до некоторой степени даже проще выдерживать конкурентное давление, тем более что, как указывает Алексей Волков, менеджер по работе с ключевыми партнерами представительства Tripp Lite в России, СНГ и Балтии, заказчики пока не готовы отказываться от брендов мировых технологических лидеров. «В среднем и верхнем ценовом сегментах, — отмечает он, — сохраняются высокие требования к техническим параметрам оборудования. Предприятия ищут оптимальное ценовое предложение, добиваются скидок, переходят на более экономичные бренды, но без потери качества и функциональности».

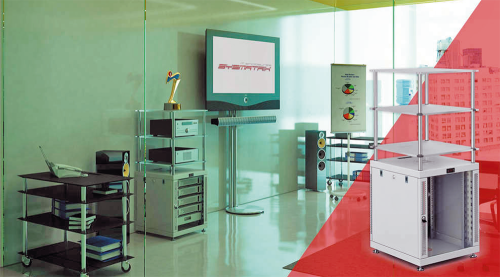

Офисные стеллажи для телекоммуникационного оборудования на базе серверных шкафов серии SYSMATRIX ER разработки «Нетворк Инжиниринг» позволяют оптимально и эффективно использовать пространство деловых помещений. Благодаря установленным над шкафом стеклянным полкам стало возможно разместить в одном месте сервер, телекоммуникационное и офисное оборудование, мультимедиа и оргтехнику
Офисные стеллажи для телекоммуникационного оборудования на базе серверных шкафов серии SYSMATRIX ER разработки «Нетворк Инжиниринг» позволяют оптимально и эффективно использовать пространство деловых помещений. Благодаря установленным над шкафом стеклянным полкам стало возможно разместить в одном месте сервер, телекоммуникационное и офисное оборудование, мультимедиа и оргтехнику



В поиске выхода из сложившейся ситуации коммерческие заказчики проявляют большую гибкость, чем государственные. Первые чаще соглашаются пойти на уменьшение масштаба проекта, например за счет поэтапной его реализации, но оставляют ранее специфицированное решение, хотя и в меньшем объеме. Либо они готовы выполнить оптимизацию (в разумных пределах), частично компенсировав дефицит бюджета за счет получения большей проектной скидки. Вторые же жестко ограничены бюджетом, поэтому, как отмечает Анатолий Бутенко, нередко приходится максимально упрощать подготовленные ранее спецификации, заменять компоненты премиальных серий на более простые компоненты из экономичных и выбивать заводские проектные скидки.

Чтобы выйти из сложного положения, заказчики порой пытаются сэкономить на всем, не особо заботясь о том, как принятые сегодня решения скажутся на перспективах дальнейшего развития их бизнеса. Так, Сергей Горюнов, менеджер по поддержке решений Molex Premise Network в России и СНГ, отмечает рост запросов на модели шкафов высотой меньше 42U, что позволяет снизить затраты в тех проектах, где предполагаемое наполнение шкафов составляет не более 35U. Со своей стороны, поставщики проявляют большую гибкость в комплектации решений. Так, шкафы TLK (бренд принадлежит компании «Тайле») продавались раньше только в полном наборе. Сейчас для большей экономии напольные шкафы TLK стали предлагаться по частям. Теперь не нужно переплачивать за лишние боковые стенки: если серверные шкафы устанавливаются вплотную в ряд, для монтажа достаточно двух боковых стенок. Даже если денег немного, клиент может купить шкаф без дверей и стенок и установить открытый каркас, а в дальнейшем, при необходимости, доукомплектовать шкаф.



Серверный шкаф в офисе

Задача установки монтажного конструктива в офисе возникает нечасто, поэтому многие производители шкафов даже не выпускают для этого специальных решений. «За текущий год мы не сталкивались с запросами на шкафы или стойки, выполненные в виде офисной мебели или с высокими требованиями к шумоизоляции», — утверждает Сергей Горюнов, менеджер по поддержке решений Molex Premise Network в России и СНГ. Действительно, в малом офисе, где количество сотрудников невелико, вряд ли возникнет надобность в размещении большого количества мощных устройств с высоким тепловыделением — для чего они здесь нужны?

В крупном же офисе, даже при отсутствии специального помещения, всегда можно выделить отдельную зону для установки типового оборудования. «Если отдельных комнат для размещения конструктивов нет, лучшим решением станет временная перегородка или дополнительная дверь», — полагает Дарюш Заенц, директор «РИТ СНГ». «В большинстве случаев, когда кроссово-серверный узел невозможно вынести за пределы рабочего помещения, либо применяют обычный шкаф, либо изолируют его перегородкой», — подтверждают в «Производственной группе Ремер».

Однако наличие перегородки не решает всех проблем: оборудование выделяет слишком много тепла, а шум от охлаждающих вентиляторов мешает работе персонала. Конечно, голь на выдумки хитра. Как вспоминает Михаил Ермаков, руководитель направления ITK в департаменте продаж «Группы компаний IEK», один из клиентов пристроил очень тихую кухонную вытяжку с отдельным воздуховодом, чтобы воздух в кабинете, где работают сотрудники, не сильно нагревался. Но такой подход вряд ли поддается тиражированию. В качестве паллиатива можно установить, например, малошумные вентиляторы. Rittal предлагает оборудование для охлаждения с пониженным уровнем шума, а кроме того, выпускает специальный комплект для шумоизоляции стандартного шкафа.

Вряд ли кто-нибудь будет возражать против того, что, как указывает Дарюш Заенц, в правильно спроектированном офисе, где для серверных и кроссовых предусмотрено отдельное помещение, нет необходимости применять специальные решения. Однако не у всех есть свободные площади. В то же время в небольшом офисе и оборудования требуется не так много, и тогда хорошим выбором будут настенные шкафы. В Tripp Lite отмечают неплохой спрос на эти изделия — они удобны для небольших компаний. Первоочередными, конечно же, остаются требования ИТ-среды предприятия, но в таком проекте приходится учитывать не только место их установки, но и внешний вид. Шкафы навесного типа, подчеркивают в «Ремер», не занимают рабочее пространство и обеспечивают удобную и незаметную подводку проводов.

Конструктивы, изготовленные как элемент мебели (тумбочка в столе, шкафы с панелями МДФ и т. п.), стоят обычно заметно дороже, из-за чего они до сих пор мало востребованы на отечественном рынке. Российская компания «Нетворк Инжиниринг» поставила перед собой задачу разработать недорогие решения для компактного и эргономичного размещения телекоммуникационного и серверного оборудования в малых офисах. Ее офисные стеллажи, утверждает Павел Милашевский, директор «Нетворк Инжиниринг», созданы с целью оптимально использовать пространство деловых помещений. Конструкция из стеклянных полок над шкафом позволяет разместить в одном месте телекоммуникационное и серверное оборудование, мультимедийную и оргтехнику.



Растущий спрос на недорогие конструктивы благоприятствует в первую очередь российским производителям. Как полагает Алексей Волков, за счет резкого падения курса рубля российские производители смогли успешно «подвинуть» дешевые азиатские бренды. «Существенное падение спроса на металлопродукцию в других сегментах вызвало рост числа отечественных производителей телекоммуникационных шкафов, — предостерегают специалисты ‘‘Производственной группы Ремер’’. — В результате на рынок выплеснулась продукция с низкой ценой и таким же низким уровнем качества». Особую досаду, сетуют они, вызывает то, что эти «товары» уже закладываются в проекты государственными компаниями, которым «абсолютно наплевать на качество, лишь бы отечественное».

Между тем есть целый ряд отечественных производителей, чья продукция представлена на рынке уже не первый год и отличается достойным качеством при умеренной цене. Они тоже были вынуждены поднять цены, но по сравнению с импортируемыми изделиями, привязанными к курсу валют, это повышение можно назвать незначительным. При выборе экономичной альтернативы западной продукции главным становится вопрос доверия, ведь для многих игроков (заказчиков, проектировщиков, подрядчиков) обращение к решениям эконом-класса оказалось незапланированным и весьма скорым, из-за чего не хватило времени на всестороннее и полноценное изучение нового сегмента. Михаил Ермаков, руководитель направления ITK в департаменте продаж «Группы компаний IEK» советует для минимизации рисков выбирать наиболее известных и серьезных производителей, которые существуют многие годы, нацелены на развитие и заботятся о своей репутации на российском рынке.

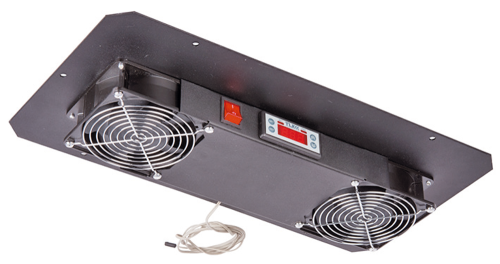

Вентиляторные блоки предназначены для установки в крышу или дно шкафа. Таким образом, они не занимают монтажного  пространства 19?, что позволяет получить несколько дополнительных посадочных мест. Блок вентиляторов с терморегулятором для шкафов TLK совмещает в себе вентиляторный блок и терморегулятор с электронным управлением и поэтому является более экономичным решением, чем подключение двух отдельных устройств
Вентиляторные блоки предназначены для установки в крышу или дно шкафа. Таким образом, они не занимают монтажного  пространства 19″, что позволяет получить несколько дополнительных посадочных мест. Блок вентиляторов с терморегулятором для шкафов TLK совмещает в себе вентиляторный блок и терморегулятор с электронным управлением и поэтому является более экономичным решением, чем подключение двух отдельных устройств



Текущая ситуация дает отличный шанс для увеличения доли на рынке не только за счет цены, но и путем расширения ассортимента предлагаемой продукции. Нередко производители могут предложить и другие выгодные условия — например, сжатые сроки поставки. «На наш взгляд, сейчас наилучшее время для оптимизации, — заявляют в ‘‘Тайле’’, — и мы стараемся не упустить этот момент, стремясь сделать свое оборудование еще доступнее и удобнее». На заводе в Ясногорске под торговыми марками ITK и IEK сейчас ежеквартально запускаются новые линейки продукции, вводятся новые размеры и изготавливаются новые аксессуары. Данный процесс полезен не только с точки зрения улучшения логистики — в локальном производстве можно быстрее и проще совершенствовать конструкцию.

В целом, несмотря на сокращение рынка, многие производители монтажных конструктивов, причем не только российские, отмечают рост продаж. Так, в ГК IEK заявляют, что по сравнению с 2014 годом спрос на продукцию ITK и IEK вырос настолько, что заводы компании в Тульской области даже перешли на работу в три смены. «Производственная группа Ремер» по итогам первых девяти месяцев 2015 года не только компенсировала прошлогодний спад, но и существенно повысила объем поставок продукции торговых марок «ЦМО», Rem и Elbox. А от политики импортозамещения выигрывают и такие компании, как RiT Technologies, — эта израильская компания принадлежит российским собственникам. «Очень важны дополнительные услуги, предоставляемые поставщиком, — уверен Дарюш Заенц, директор «РИТ СНГ». — Например, наша компания предлагает фиксированные цены в рублях, готова обсуждать длительные отсрочки платежей, проводит бесплатное консультирование и обучение специалистов заказчика. Все эти «дополнительные ценности» как раз определяют конкурентоспособность и позицию компании на рынке».

В целом, считают в Conteg, несмотря на сокращение, российский ИТ-рынок адаптировался к текущим экономическим реалиям. Наряду с общими потребностями внедрения передовых информационных технологий, без которых в «цифровую эру» невозможно опережающее развитие бизнеса, стимулом к строительству новых ЦОДов могут стать законодательные инициативы правительства. «Закон о необходимости хранения персональных данных россиян внутри страны, стратегия развития телерадиовещания до 2025 года, федеральная целевая программа «Развитие транспортной системы России до 2020 года» — все это существенные стимулы для поддержания отечественного рынка телекоммуникационных и электротехнических шкафов», — полагают специалисты «Производственной группы Ремер».

НЕ ПОРА ЛИ МЕНЯТЬ ШКАФ?

Сам по себе шкаф, если он изготовлен с должным качеством и по нему не бьют молотком или кувалдой, может прослужить неограниченно долго. Для предотвращения физического износа его конструкция должна быть надежной. «Чаще всего замена связана с проблемами качества производства, — указывают в Tripp Lite. — Крепления не выдерживают заявленной нагрузки, шкаф перекашивается, и приходится покупать новый, чтобы исправить ошибку, вызванную неоправданной экономией». Помимо качества и толщины используемой стали, необходимо обращать внимание на защитное покрытие стальных элементов — проще говоря, на качество покраски. Как отмечает Дмитрий Гильмутдинов, ведущий специалист компании «Тайле», главный конструктор по оборудованию TLK, благодаря цинковому покрытию с хроматированием срок службы монтажных профилей 19″ в напольных шкафах TLK оказывается намного большим, чем в случае обычного цинкового покрытия.

По словам Павла Кузнецова, системного инженера Panduit, несмотря на ограниченный срок гарантии, серверные шкафы большинства производителей рассчитаны на эксплуатацию в течение 20–25 лет. По наблюдениям специалистов Molex, шкаф эксплуатируется столько же, сколько кабельная инфраструктура, а его замена чаще всего вызвана расширением или полной заменой структурированной кабельной системы. Согласно же международным стандартам, срок службы правильно спроектированной СКС должен составлять не менее 10 лет. Соответственно, и любой конструктив должен быть рассчитан минимум на 10 лет. В действительности большинство поставщиков дают системную гарантию на СКС сроком от 15 до 25 лет. «Хотя гарантия не распространяется в явном виде на конструктивы, замена шкафа или стойки в течение гарантийного периода кабельной системы маловероятна», — уверены в RiT Technologies.

Косвенно это подтверждается статистикой доли продаваемых шкафов, которые идут на замену уже установленных. О статистике, конечно, приходится говорить с очень большой долей условности, поскольку мало кто из производителей обладает полной информацией о том, для каких целей применяются даже их собственные шкафы, что уж говорить о картине рынка в целом. Тем не менее, по общему мнению, доля шкафов, покупаемых на замену, заведомо не превышает 10% от общего объема продаж, а многие говорят об 1–3%. Основная масса шкафов приобретается конечными пользователями и инсталляторами для новых проектов либо с целью расширения существующих объектов. «По моей субъективной оценке, около 10% шкафов закупается для обновления и замены имеющихся, — полагает Павел Пономарев, системный инженер подразделения IT Business компании Schneider Electric. — Учитывая то, что популярность шкафов глубиной 1 м не уменьшается на протяжении довольно длительного времени, при отсутствии глобальных изменений в габаритах ИТ-оборудования доля шкафов, покупаемых на обновление, будет снижаться». В Conteg тоже полагают, что современные конфигурации шкафов прослужат заказчикам долгие годы, и тоже оговариваются: «Если ИТ-рынок кардинально не поменяет вектор своего развития».

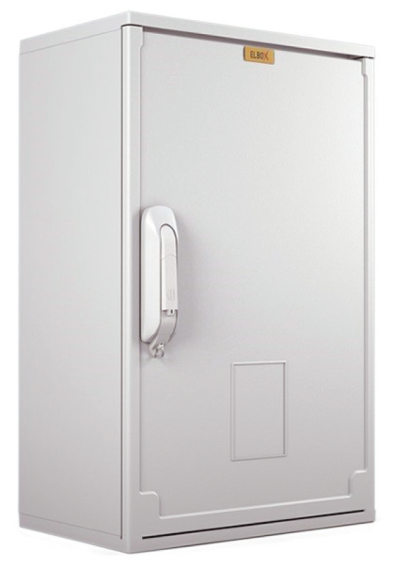

Электротехнические шкафы Elbox серии EP выполнены из изолирующего, трудно воспламеняющегося и самозатухающего композита (полиэстер, армированный стекловолокном). Они не подвержены коррозии и обеспечивают надежную работу электротехнического оборудования в агрессивных средах. По данным «Производственной группы Ремер», этот сегмент рынка ждет существенный рост уже в ближайшие 20 лет, а доля всех шкафов из полиэстера составит не менее 20% всех монтажных конструктивов уже к 2030 году
Электротехнические шкафы Elbox серии EP выполнены из изолирующего, трудно воспламеняющегося и самозатухающего композита (полиэстер, армированный стекловолокном). Они не подвержены коррозии и обеспечивают надежную работу электротехнического оборудования в агрессивных средах. По данным «Производственной группы Ремер», этот сегмент рынка ждет существенный рост уже в ближайшие 20 лет, а доля всех шкафов из полиэстера составит не менее 20% всех монтажных конструктивов уже к 2030 году



Однако на самом деле никто не может достоверно знать, каким глобальным изменениям подвергнется активное оборудование в следующие 10–25 лет. Действительно, кто мог четверть века назад наверняка предвидеть, что для современных серверов потребуются шкафы большей глубины? Даже если и можно было догадаться о росте плотности оборудования и его тепловыделения, то покупка «на вырост» вряд ли была экономически оправданна 10 лет назад. В этой связи вспоминается притча о том, как американского прораба уволили за неоправданный перерасход средств, когда участок дороги, за который он отвечал, уцелел после наводнения (а таких катаклизмов в тех местах ранее не случалось). В условиях же ограниченного бюджета — а на СКС и пассивную инфраструктуру средства зачастую и ранее выделялись по остаточному принципу — вряд ли стоит винить проектировщиков за недостаточную проницательность. Запас, как известно, карман не тянет — он его опустошает. Вопрос в том, когда и насколько сильно: сегодня по три, если его сделать загодя, или завтра по пять, если не предусмотреть вовсе.

Именно изменения в активном оборудовании — прежде всего серверном — привели к изменению требований к шкафам. В результате, как свидетельствует Анатолий Бутенко, в 2009–2013 годах наблюдалась массовая модернизация парка шкафов и аксессуаров к ним: устаревшие заменялись на конструктивы большей глубины, большей грузоподъемности, с большим процентом перфорации, с более эффективным набором аксессуаров для управления воздушными потоками, распределения питания, организации кабельной проводки, мониторинга состояния оборудования. «Чтобы современные центры обработки данных оставались на переднем технологическом крае, им нужны шкафы, которые можно гибко приспосабливать к циклам обновления серверов и систем хранения данных», — уверен Борис Васильковский, менеджер по продукции IT в Rittal.

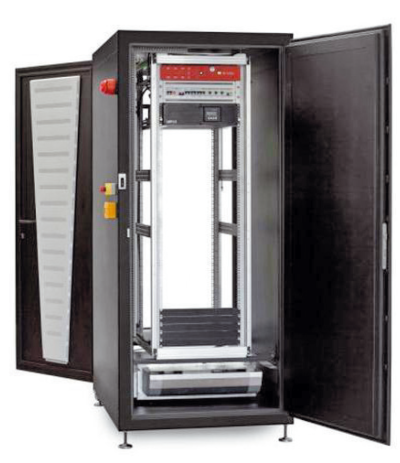

В зависимости от особенностей исполнения и набора опций в защищенном ИТ-шкафу Smart Bunker FX для 19-дюймового оборудования компании Schneider Electric предусмотрены разные уровни и методы защиты от внешних факторов физического воздействия. Высокая степень герметичности достигается благодаря эластомерным уплотнителям, которые предохраняют установленные внутри шкафа устройства от проникновения воды, огня, дыма и пыли. Химическая стойкость и стабильность, а также устойчивость к воздействию гамма-излучения гарантируют защиту данных и непрерывность работы ключевых систем
В зависимости от особенностей исполнения и набора опций в защищенном ИТ-шкафу Smart Bunker FX для 19-дюймового оборудования компании Schneider Electric предусмотрены разные уровни и методы защиты от внешних факторов физического воздействия. Высокая степень герметичности достигается благодаря эластомерным уплотнителям, которые предохраняют установленные внутри шкафа устройства от проникновения воды, огня, дыма и пыли. Химическая стойкость и стабильность, а также устойчивость к воздействию гамма-излучения гарантируют защиту данных и непрерывность работы ключевых систем



На начальных этапах развития ИТ-отрасли в России чаще всего использовались неглубокие шкафы со стеклянными дверьми. «Современные требования к ИТ-системам не позволяют разместить в таких шкафах более крупное оборудование, да и к организации охлаждения предъявляются серьезные требования, — поясняют в «Ремер». — Поэтому обычно покупается новый шкаф — либо взамен, либо в дополнение к существующему». Если шкаф имел стеклянную дверь, то ее можно попробовать снять и заменить на дверь с перфорацией. Однако, если новое ИТ-оборудование не помещается в старый шкаф из-за его недостаточной глубины, замена в большинстве случаев неизбежна. Но Алексей Волков утверждает, что и это необязательно — у компании имеется специальное решение: конструктив для увеличения глубины Tripp Lite SRExtender (для шкафов 42U и 45U).

Необходимость замены шкафа часто вызывается количественным расширением серверного парка. В этом случае претензия относительно отсутствия резервов может быть обоснованно предъявлена проектировщику (другой распространенной ошибкой проектирования, указывает Павел Кузнецов, является установка шкафов, рассчитанных на существенно меньшую, чем фактическая, тепловую нагрузку). «Единственная причина, по которой может потребоваться замена шкафа TLK, рассчитанного на эксплуатацию в течение 25 лет, — это выбор его емкости без запаса на будущее, — убеждены в «Тайле». — Эта достаточно распространенная ошибка при урезанных бюджетах выявляется, когда приходит время масштабировать локальную сеть». В случае переезда или увеличения вычислительных мощностей может оказаться, что места для новых шкафов не хватает и единственным выходом остается установка более высоких шкафов. Чтобы не попасть впросак, запас емкости должен быть не менее 20%.

Помимо перечисленных, замена шкафов может быть вызвана еще целым рядом причин: сложностью или невозможностью применения тех или иных дополнительных устройств (вентиляторов, осветительных приборов, заглушек, нагревателей и т. д.); несоответствием нормам в отношении несущей способности; необходимостью обеспечить совместимость шкафов с определенным типом оборудования; потребностью в унификации шкафов для построения горячих/холодных коридоров и т. п. Поэтому, как советует Борис Васильковский, чтобы оказаться во всеоружии при изменении требований к инфраструктуре и не переплачивать за ненужные опции, важно рассчитать оптимальное соотношение цены и характеристик шкафа: простой монтаж, обеспечение безопасной среды для серверов и другого оборудования, совместимость с широким спектром комплектующих, возможность модификации без больших затрат.

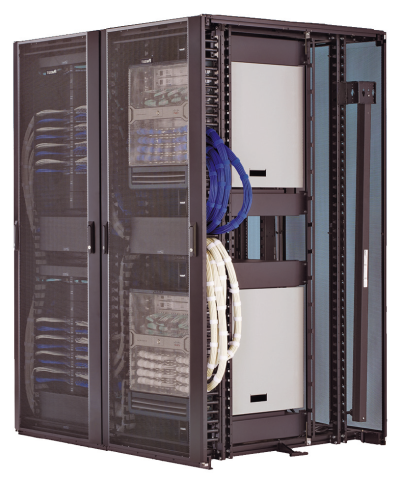

Применение претерминированных решений, блоков розеток Zero-U, различных систем разделения воздушных потоков в серверных шкафах Panduit позволяет полностью и максимально эффективно использовать пространство 19?
Применение претерминированных решений, блоков розеток Zero-U, различных систем разделения воздушных потоков в серверных шкафах Panduit позволяет полностью и максимально эффективно использовать пространство 19″



ЧТОБЫ МЕСТО НЕ ПУСТОВАЛО

Для обеспечения необходимой гибкости при расширении производители рекомендуют уже в процессе планирования инфраструктуры предусмотреть запас по посадочным местам не менее 20–25%. Как свидетельствуют данные Electronic Industries Association (EIA), это требование соблюдается де-факто и без принятия каких-то специальных мер: средняя заполняемость внутреннего пространства монтажных конструктивов составляет, по данным EIA, 75%. Большинство опрошенных нами поставщиков согласны с этой оценкой. «По нашему опыту взаимодействия с заказчиками, цифра 75–80% соответствует реальности», — подтверждает Алексей Волков. Правда в ГК IEK приводят несколько более высокую оценку для заполняемости — до 85–90%.

Если исходить из рекомендуемого запаса (20–25%), средняя степень заполнения шкафа должна быть выше 75–80% и ближе к приводимой ГК IEK цифре 85–90%. Если же средняя оценка (75%) верна, значит, поначалу наполненность шкафа меньше. Иначе говоря, просчеты в планировании заключаются скорее не в отсутствии надлежащего запаса, а в его избыточности. Чтобы помочь заказчику избежать подобных просчетов, отдел проектной поддержки, существующий в ГК IEK, при составлении спецификации обращает особое внимание на то, чтобы шкаф заполнялся оптимально. Это позволяет экономить на дорогостоящих площадях серверных и ЦОДов.

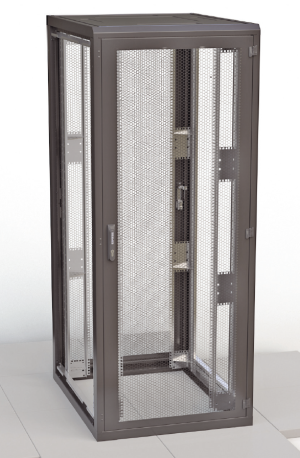

В дополнение к стандартной емкости 42–52U шкаф Conteg шириной 800 мм оснащается 12 вертикальными посадочными местами по 2U каждое,  что увеличивает его вместимость на 24U при сохранении стандартной высоты
В дополнение к стандартной емкости 42–52U шкаф Conteg шириной 800 мм оснащается 12 вертикальными посадочными местами по 2U каждое,
что увеличивает его вместимость на 24U при сохранении стандартной высоты



Конечно, 75% — это, как принято говорить, «средняя температура по больнице». На практике нередки случаи, когда шкафы заполняются до отказа, причем при полном игнорировании возникающих рисков. «Часто шкафы потребителей загружены «под завязку», что мешает охлаждению оборудования, — рассказывают в «Ремер». — Причины просты: желание сэкономить на приобретении дополнительных конструктивов, отсутствие специального помещения для них или свободного места, игнорирование рисков выхода из строя дорогостоящего оборудования и обычная некомпетенция». Таким образом, при 100-процентном заполнении шкафа в первую очередь возникает опасность перегрева оборудования из-за трудностей отвода тепла, а кроме того, его обслуживание становится неудобным.

Так что же, максимальная утилизация пространства шкафа нецелесообразна из-за сопутствующих рисков, а запас на поверку оказывается фиктивным? Опасность перегрева возникает прежде всего при произвольном наполнении шкафа, когда оборудование устанавливается по принципу «где есть свободное место». Во избежание проблем Дмитрий Гильмутдинов рекомендует придерживаться следующего принципа расстановки: оборудование с максимальным тепловыделением располагают в верхней части шкафа, а с минимальным — в нижней. Как указывают специалисты «Ремер», при реализации конкретных проектов обычно известно, какое оборудование и в каком количестве будет находиться в шкафу, поэтому охлаждение, в том числе во всем помещении, организуется соответствующим образом.

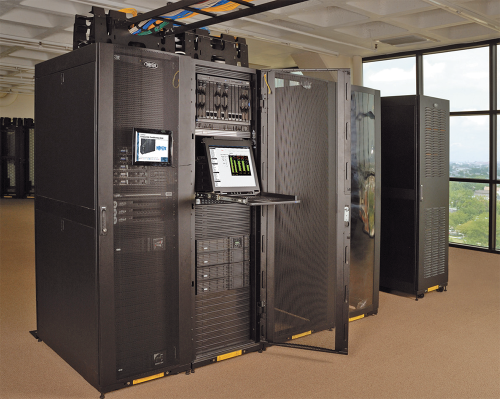

Комплексные инфраструктурные решения Tripp Lite
Комплексные инфраструктурные решения Tripp Lite



Как указывают в Molex, поставки шкафов осуществляются для множества различных проектов, реализуемых как в небольших филиалах сетевых компаний, так и в крупных серверных комнатах или ЦОДах. В каждом проекте своя наполняемость шкафа. При этом большинство производителей утверждают, что при необходимости весь свободный объем шкафа — не только незанятые посадочные места, но и оставшееся боковое пространство — может быть заполнен оборудованием. Для этого предлагаются различные решения. Так, в шкафах Conteg шириной 800 мм предусматриваются вертикальные посадочные места для оборудования 19″: в шкафу серии RSF высотой 42–52U в стандартной комплектации может быть организовано 24U вертикальных посадочных мест в дополнение к горизонтальным 42–52U.

«Реальная заполняемость наших шкафов равна количеству юнитов, которые указаны в его спецификации. Увы, по разным причинам шкафы редко заполняются доверху: может не хватать охлаждения для стойки или питания, а может и вес быть слишком большим, — объясняет Павел Пономарев. — Наконец, иногда встречаются и ошибки проектирования: количество стоек и прочие компоненты инженерной инфраструктуры заложены под слишком оптимистичный рост нагрузки, который не случился». Для увеличения числа «полезных» юнитов в стойке логично всю инженерную инфраструктуру (мониторинг, блоки розеток и т. д.) крепить вертикально. Для широких (800 мм) стоек Schneider Electric есть дополнительная возможность закрепления легкого 1U-оборудования спереди-сбоку и сзади-сбоку (до 12 шт.), что тоже помогает увеличить наполняемость стойки.

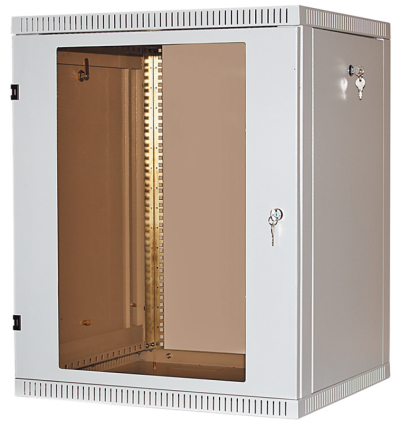

Универсальные сборно-разборные монтажные шкафы серии WALLBOX компании RiT Technologies предназначены для монтажа телекоммуникационного активного и пассивного оборудования внутри жилых, офисных и производственных помещений методом подвеса шкафов на стенах. Доступ к установленному оборудованию осуществляется с трех сторон — через легкосъемные боковые панели и дверь. Профили (как передние, так и задние) могут регулироваться по глубине для удобства и оптимизации размещения оборудования
Универсальные сборно-разборные монтажные шкафы серии WALLBOX компании RiT Technologies предназначены для монтажа телекоммуникационного активного и пассивного оборудования внутри жилых, офисных и производственных помещений методом подвеса шкафов на стенах. Доступ к установленному оборудованию осуществляется с трех сторон — через легкосъемные боковые панели и дверь. Профили (как передние, так и задние) могут регулироваться по глубине для удобства и оптимизации размещения оборудования



В Rittal утверждают, что заполняемость их ИТ-шкафов — лучшая в отрасли благодаря патентованной форме каркаса TS 8, у которого монтажная перфорация выполнена с шести сторон, а также за счет наличия комплектующих для установки профиля 19″ на внешнюю сторону или на каркас шкафа. Модули распределения питания PDU тоже размещаются в боковом пространстве (Zero-U). При особых требованиях к плотности установки оборудования монтажные рамы 19″ могут быть смонтированы вплотную к передней и задней дверям шкафа. Вертикальные заглушки, используемые для отделения теплой и горячей зон внутри шкафа шириной 800 мм, имеют вырезы для установки дополнительного оборудования (до 6U). Потолочные вентиляторные панели также не занимают внутреннего пространства шкафа.

В случае нехватки места в серверном шкафу Panduit предлагает воспользоваться лотками Wyr-Grid для выноса кроссового поля за пределы шкафа (в конфигурации EoR) либо разместить кроссовое поле за пределами монтажного пространства 19″ с использованием претерминированных решений или без них. При полном исчерпании свободного места можно установить новый шкаф, например небольшой настенный. Если такой возможности нет, Михаил Ермаков предлагает рассмотреть целесообразность замены активного оборудования на более производительное.

Алексей Волков предупреждает, что из-за ограничения весовой нагрузки на стойку нельзя надстраивать шкаф для наращивания числа полок — это чревато риском разрушения всей конструкции от усталости материалов. Вместе с тем Tripp Lite предлагает решение для обеспечения большей вместимости шкафа за счет увеличения его глубины. Это актуально при высокой плотности кабельной коммутации, когда из-за проводов становится невозможно закрыть заднюю дверцу. Если все полки заняты оборудованием, кабели могут полностью перекрыть заднее пространство шкафа, в результате нарушается циркуляция воздуха и перегревается оборудование. Как известно, снятие двери идет вразрез с логикой использования шкафа, и, чтобы не делать этого, можно установить конструктив Tripp Lite SRExtender. Это решение позволяет не менять шкаф, а расширить вместимость уже имеющегося.

НА ЛЮБОЙ ВКУС

При надлежащем качестве материалов и должной предусмотрительности монтажные конструктивы, как неоднократно отмечалось, могут использоваться десятилетиями. Чтобы на этом рынке появились какие-либо радикальные новшества, революционные изменения должны произойти прежде всего в области активного ИТ-оборудования, однако такие концепции, как OpenRack и дизаг-

регация серверов, пока крайне редко применяются в корпоративном секторе. Соответственно, основные усилия производителей сосредоточены на расширении имеющихся предложений, «доводке и шлифовке» существующих решений и пополнении списка аксессуаров. Ниже представлены некоторые из направлений эволюции монтажных конструктивов на примере новинок отдельных компаний (отсутствие упоминания о других производителях не означает, что у них нет таких предложений или работа в данном направлении не ведется).

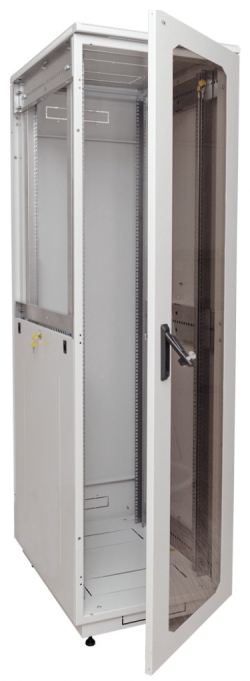

Шкаф TM ITK формата 19? новой экономичной серии Linea E будет доступен в нескольких типоразмерах от 18 до 42U и шириной 600 мм при глубине 600–800 мм. Он имеет раздельные боковые панели, оцинкованные профили 19? и встроенный цоколь-основание с кабельными вводами. Дополнительно возможна комплектация потолочными вентиляторами (до 9 шт). Выпуск намечен в начале 2016 года на заводе ГК IEK в Тульской области
Шкаф TM ITK формата 19″ новой экономичной серии Linea E будет доступен в нескольких типоразмерах от 18 до 42U и шириной 600 мм при глубине 600–800 мм. Он имеет раздельные боковые панели, оцинкованные профили 19″ и встроенный цоколь-основание с кабельными вводами. Дополнительно возможна комплектация потолочными вентиляторами (до 9 шт). Выпуск намечен в начале 2016 года на заводе ГК IEK в Тульской области



Прежде всего производители стремятся расширить ассортимент предлагаемых конструктивов, точнее, найти оптимальное соотношение между своим предложением и спросом со стороны рынка. Так, в продуктовой линейке шкафов для ЦОДов компании Rittal теперь насчитывается 144 различных варианта шкафа TS IT против 23 в прошлом году. У Tripp Lite появились открытые стойки на 48, 50, 52 и 58U, бюджетные решения для закрытых помещений, где нет риска проникновения посторонних лиц и существуют жесткие ограничения по площади. Conteg предлагает индивидуальный дизайн и выполняет компоновку шкафа в соответствии с конкретными требованиями (окрашивание шкафа в корпоративный цвет с нанесением логотипа, заводская предустановка заказанных аксессуаров).

Производители стремятся освоить смежные ниши, в частности изготовление шкафов для уличной установки. В начале года «Производственная группа Ремер» представила всепогодный шкаф ЦМО навесного размещения серии «ШТВ-Н» с патентованной конструкцией: оборудование можно размещать как вертикально, так и горизонтально, на разных высотах и глубинах. Возможность вертикальной установки предусмотрена и в защищенных шкафах Tripp Lite малой глубины. Это нестандартное решение предназначено для тех случаев, когда оборудование необходимо разместить на небольшой площади и при этом обеспечить высокий уровень его защиты.

Наибольшим разнообразием отличаются предложения различных аксессуаров. Так, компания Southco представила интеллектуальные электронные замки для шкафов с контроллером Bluetooth. Выдаваемые на определенный срок виртуальные ключи могут быть переданы на смартфон ИТ-специалисту, обслуживающему установленное в шкафу оборудование. Однако основные новшества связаны, естественно, с самыми востребованными аксессуарами. У «Нетворк Инжиниринг» появилась встроенная в корпус монтажных шкафов автоматика контроля температуры и управления активной вентиляцией. «Тайле» представила серию вентиляторных блоков с обслуживаемым фильтром, применение которых позволяет предотвратить попадание пыли внутрь, причем пылезащищенность обеспечивается даже для шкафов, класс защиты которых этого не предусматривает.

Производителям приходится продумывать и вопросы доставки изделия. Так, основной задачей для ГК IEK сейчас является подбор качественной упаковки. В среднем и экономсегменте данная проблема весьма актуальна, поскольку стоимость упаковки составляет заметную долю в себестоимости шкафа. Такие шкафы по функциональности и качеству окраски уже мало уступают премиум-сегменту, поскольку изготавливаются с применением новых технологических и конструкторских решений. Однако хорошая упаковка обходится дорого. Поэтому, как отмечает Михаил Ермаков, важно найти нужный баланс, чтобы функциональный качественный продукт смог добраться до потребителя в приемлемом виде даже в Сибирь и на Дальний Восток.

Таким образом, несмотря на появление ряда нетрадиционных новинок, рынок монтажных конструктивов остается весьма консервативным. Впрочем, как отмечалось, консерватизм — это не закоснелость и не отсутствие стремления к прогрессу, а эволюционное накопление полезных изменений в заданных рамках, причем рамки эти заданы извне — требованиями ИТ-рынка.

Дмитрий Ганьжа — главный редактор «Журнала сетевых решений/LAN». С ним можно связаться по адресу: diga@lanmag.ru.
